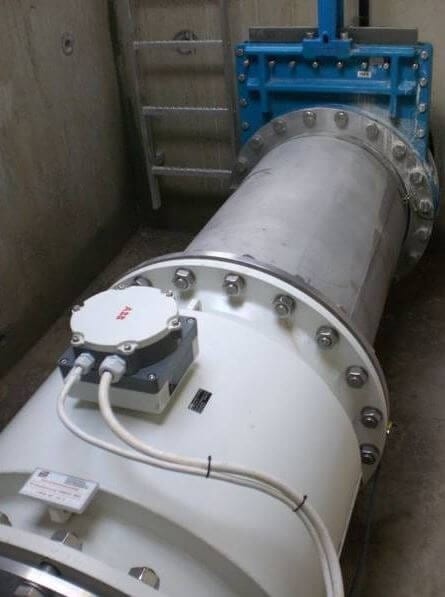

Aqua-Mat- Q水流控制的工作原理是根据测量的节流口流量，通过控制滑阀来设定一个确定的排放截面大小。
如果流量增加，阀门就会进一步关闭。如果流量减少，阀门就会进一步打开。通过这种方式，可以通过一个简单的控制回路保持所需的恒定排放量。
此外，Aqua-Mat-Q的控制程序是这样设定的：不超过可设定为目标值的最高水位。如果达到相应的设定值，控制系统就会从排放控制模式切换到目标水位维持模式。
在水位维持模式下，总是有足够的水被输送到处理厂，于是水位限制不会被超过。
Aqua-Mat Q排放控制的准确性与所使用的控制阀排放系数的无关，因为它不是通过干扰变量控制，而是通过结果控制。这使该控制装置成为同类产品中最精确的一个。
参考资料
下载
参考资料
| 参考文献 1: | 参考文献 2: | 参考文献 3: | |||
| 项目名称: | Olsberg | 项目名称: | Olsberg | 项目名称: | Olsberg |
| 项目数据: | 建造年份 2021 DN = 200 Q = 31 l/s 数量 1 件 | 项目数据: | 建造年份 2021 DN = 400 Q = 183 l/s 数量 1 件 | 项目数据: | 建造年份 2020 DN = 250 Q = 56 l/s 数量 1 件 |
| 服务范围: | 生产、交付和装配 | 服务范围: | 生产、交付和装配 | 服务范围: | 生产、交付和装配 |
下载
招标文件 AquaMat Q 限流调节系统
供规划人员和招标人使用的样本招标文件，可直接采用于贵方工程量清单。
AquaMat Q – 限流调节系统
SGS AquaMat Q 限流调节系统，用于按设定流量进行可控排放，含计量、调节及事故旁通。
供货证明：
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg，德国
电话：+49 2983 974268-0
传真：+49 2983 974268-68
组成部分
- 计量与调节段，含下列阀门设备：
闸阀 DN ______，对夹式结构，含手轮
电磁流量计，适用于非满管测量
电动调节闸阀 DN ______，对夹式结构，含电动调节执行器
抗拉管接头 DN ______，用于补偿长度和角度偏差 - 计量与调节段的管件：
2 件带穿墙套环的 F 型管件 DN ______，长度：______ mm
2 件 F 型管件 DN ______，长度 1：______ mm / 长度 2：______ mm
1 件 FF 型管件 DN ______，长度：______ mm - 事故旁通段，含下列阀门设备：
闸阀 DN ______，对夹式结构，含手轮 - 事故旁通段的管件：
2 件带穿墙套环的 F 型管件 DN ______，长度：______ mm
1 件 F 型管件 DN ______，长度：______ mm - 为便于土建施工期间安装穿墙管件，须随货提供两端均带法兰的定位支撑杆，以保证安装位置和尺寸精度。管路系统安装完成并拆除定位支撑杆后，该支撑杆归承包方所有。
控制柜
- 户外控制柜，含底座，完成全部电气安装，含主开关、熔断器、照明、加热系统及系统所需元件
- 控制系统，含可编程控制器及 AquaMat Q 软件模块
- 技术文件与安装说明书
功能要求
- 特性曲线及流量调节按 ______ l/s 并依据业主标准设定
- 故障报警通过无源继电器触点输出
- 闸阀须能在井外操作
- 可选：淤堵监测
- 可选：远程控制单元
清单条目
| 序号 | 项目说明 | 数量 / 单位 | 单价 | 合价 |
|---|---|---|---|---|
| 01. | AquaMat Q 限流调节系统 – 供货与安装 | 1,000 件 | ____________ | ____________ |
SGS Aqua Technologies GmbH 样本招标文件 · 版本 02.01.2023 · 所有数据不构成保证。
