Aqua-Cleanjet 260°

供规划人员和招标人使用的样本招标文件，可直接采用于贵方工程量清单。

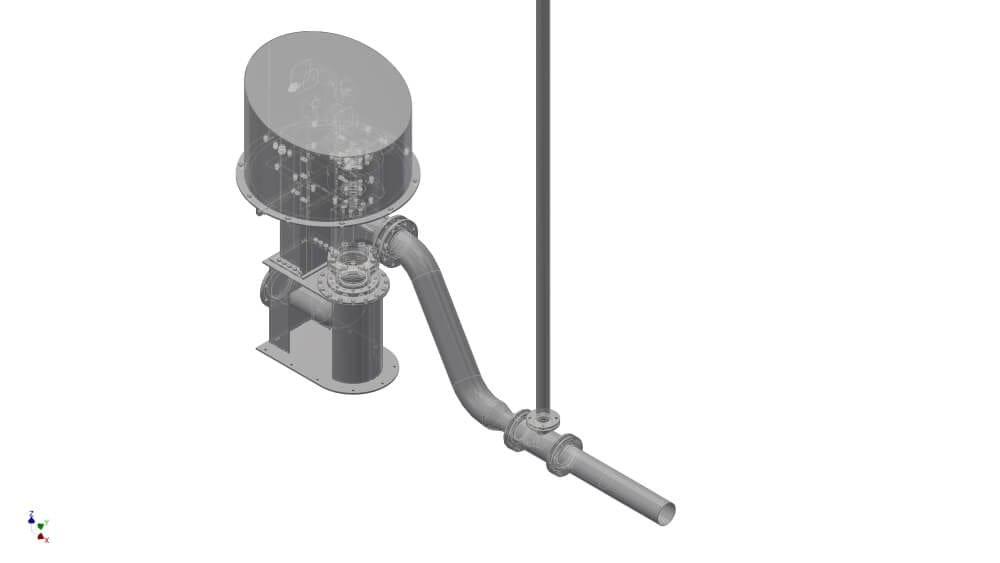

AquaClean Jet 260° – 摆动式射流清淤装置

供货证明：
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg，德国
电话：+49 2983 974268-0
传真：+49 2983 974268-68

清淤系统的要求与特性

• 整套结构（含驱动装置和机组）在运行期间也应完全且持续处于淹没状态
• 以静态水气混合射流方式运行，可连续运行亦可间歇运行
• 在池底无积水的情况下，该设备亦可用于强化清洗
• 驱动装置和机组的动力接线采用三相交流电
• 摆动驱动装置具备防腐保护，适用于重污染环境下安装
• 潜水泵配无堵塞叶轮
• 射流器混合室适用于更换和使用不同喷嘴
• 充氧装置含吸气短管和空气管
• 射流器结构采用标准化系统化设计
• 整机含弯管和回转弯头
• 为便于安装、检修和维护，可通过螺栓连接拆分为单件
• 管路回转接头通过标准法兰连接
• 驱动轴支承于免维护轴套内

1. 机械设备

• 1.1 泵组
  单级整体式机组，固定安装，用于输送未经处理的生活污水，配 20 m 电缆，含用于危险区域的热敏电机保护装置（温度调节器和限制器）。泵组按连续运行（S1）设计，以保证在射流管及电机壳体完全露出水面时仍可运行。泵与射流器分开安装于集水坑中，报价须包含泵与射流器之间的压力管路。
  型式：潜水泵 · 制造商：____________
  接口：标准法兰 · 淹没运行方式：S1 · 露出运行方式：S1
  启动方式：星三角 · 功率：______ kW
• 1.2 整套射流器（含弯管）
  标准化系统化设计，配可更换喷嘴。
  进口：DN 150 · 出口：DN 125 · 吸气管：DN 65（引至水面以上）
• 1.3 管路回转接头
  抗扭结构，含两道滚珠轨道和法兰接头，按 DIN 2632 通过标准法兰连接，适用于磨蚀性介质，配密封保护，完全密闭。
• 1.4 摆动驱动装置
  摆动驱动组合，按连续运行设计，配自锁式蜗轮蜗杆减速机及 15 m 电缆，含开关腔内的自调节防凝露加热器，以及用于危险区域并具备热状态监测的热敏电机保护装置。电缆通过摆动驱动装置上的接线端子直接连接，便于用户接线。
  驱动装置：Auma 标准型 · 摆动角度：260°
  扭矩：最大 4,000 Nm · 扭矩限制：自动，可调
  防护等级：IP68 · 阀门接口：ISO 5211，F16 · 手动操作：通过手轮
  位置信号：隔离型，4–20 mA · 允许操作频次：最大 1,200 次/小时
  位置变送器：通过传感器电测 · 终端位置整定：手动
• 1.5 固定支架
  钢板焊接结构，配安装底板，采用穿透式锚栓固定于静力承载能力满足要求的池底上，含根据现场坡度条件的适配。尺寸和材料厚度按静力和动力要求确定。
  尺寸 高/宽/深：1,500/500/890 mm
• 1.6 检修防护罩
  可手动拆卸的防护罩，用于避免驱动装置和传感器上产生淤积。采用耐水压、抗浮、下部敞开的一体式罩体。
  尺寸 高/宽/深：约 900/1,100/1,100 mm

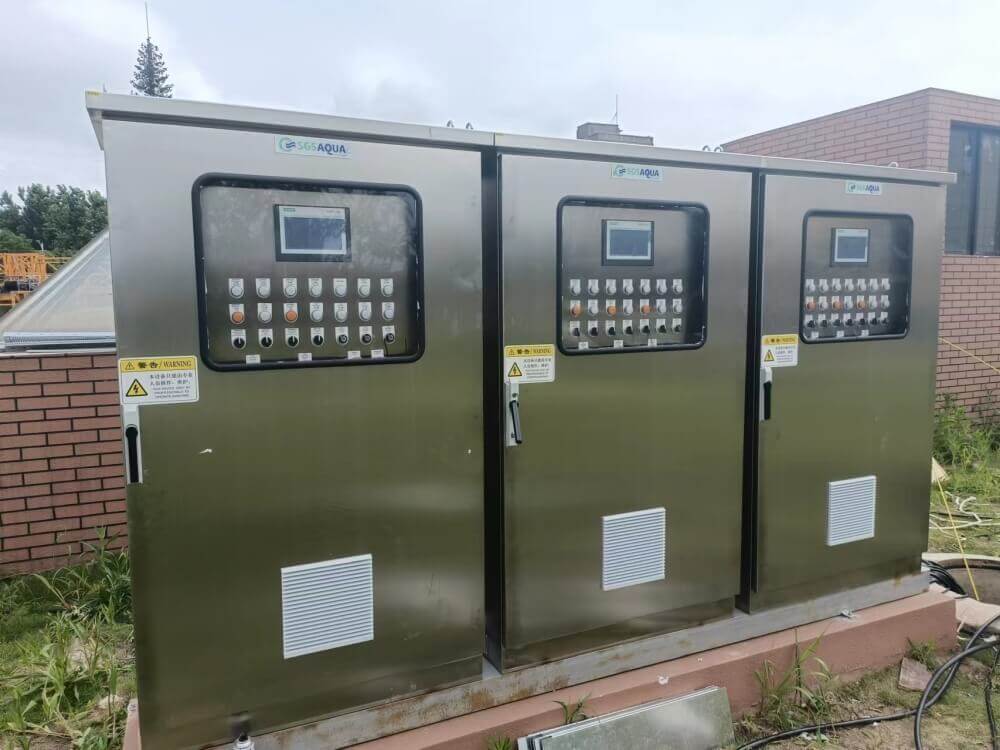

2. 自动化

• 2.1 传感器组
  用于设备监测，含附加温度监测，仅供货不含安装。传感器及控制调节所需的电缆敷设工作以及电气接线由现场负责。
• 2.2 工艺软件
  编制、归档并提供软件模块，用于依据机械指令确认 AquaJet 清淤系统的符合性，作为摆动式射流装置的工艺软件，并考虑设备技术数据。该软件模块由现场按业主要求集成到调蓄池的整体控制体系中。不同专业承包界面之间可能需要的协调工作应计入报价。

编程须考虑的功能与显示

• 池体清洗：手动 / 停止 / 自动
• 池体清洗：故障
• 向右摆动按钮、向左摆动按钮、停止按钮
• 确认、灯测试
• 运行、故障、维护、测量值失效的状态显示

软件功能

• 实现面向对象、面向状态且节能的清淤运行策略
• 连续的功能和性能监测
• 驱动装置和机组的电机控制
• 按温度导向的运行方式
• 可参数化的应急运行特性
• 在储水量充足时按需进行二次清洗
• 设备状态监控，含性能数据评估
• 故障、警告、合理性及维护信息的显示，以及性能数据、温度采集与监测、运行时间监测、空载电流断电等派生测量值的显示
• 数据的评估与处理
• 检修防护罩的渗漏监测
• 预留过程数据交换接口

3. 设计数据

• 池宽 / 池长：约 ______ / ______ m
• 池底高程：______ m（海拔）
• 最高水位：______ m（海拔）
• 防爆分区：1 区

4. 材料

设备制造所选用的材料原则上须适用于所述介质和使用工况。所有与介质接触的部件，除另有规定外，均须采用耐腐蚀材料或具备防腐保护。

• 泵壳部件：GG-25
• 叶轮：GG-25
• 射流器组件：不锈钢 AISI 316L
• 固定支架：不锈钢 AISI 316L
• 管路回转接头：不锈钢 AISI 316L
• 轴套：不锈钢 AISI 316L
• 防护罩：不锈钢 AISI 316L
• 结构件：不锈钢 AISI 316L
• 管路：不锈钢 AISI 316L
• 制造商：SGS Aqua · 型号：AquaClean Jet-260°

清单条目

SGS Aqua Technologies GmbH 样本招标文件 · 版本 22.01.2023 · 所有数据不构成保证。
