| 参考文献 1: | 参考文献 2: | 参考文献 3: | |||
| 项目名称: | Nanhu | 项目名称: | Sundern | 项目名称: | Medebach |
| 项目数据: | 建造年份 2020 长度 = 2500 至 4800 毫米 高度 = 1500 至 2200 毫米 数量 5 件 | 项目数据: | 建造年份 2018 长度 = 1200 毫米 高度 = 1200 毫米 数量 1 件 | 项目数据: | 建造年份 2015 长度 = 2500 毫米 高度 = 1250 毫米 数量 1 件 |
| 服务范围: | 生产, 装配 | 服务范围: | 生产、交付和装配 | 服务范围: | 生产、交付和装配 |
下载
招标文件 AquaGate Float U 浮筒驱动式堰门
供规划人员和招标人使用的样本招标文件，可直接采用于贵方工程量清单。

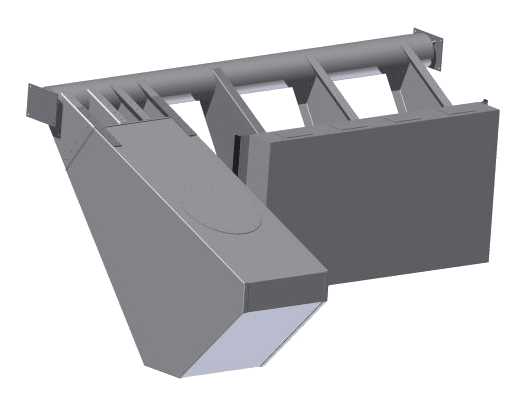

AquaGate Float U – 浮筒驱动式堰门（底流式）
供应一套纯机械式堰门系统，无需外部能源即可将上游水位维持在恒定值。
堰门通过转轴和杠杆臂与浮筒相连。当水位达到最高设计值时，浮筒开始开启堰门。此后堰门的开度与来水量成比例变化：来水越多，堰门开启越大。借此，蓄水目标值可维持在 ± 3 cm 的公差范围内。
制造商：
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg，德国
电话：+49 2983 974268-0
传真：+49 2983 974268-68
或同等产品。
组成部分
- 堰门，三面密封，含 2 道侧向唇形密封及底部平面密封。
堰门尺寸：高 × 宽 × 深 = 2,070 × 3,150 × 300 mm
材质：不锈钢 - 不锈钢连接轴，用于承受运行中产生的全部扭转力。
长度：4,950 mm · 直径：300 mm - 浮筒，用于在达到最高设计水位时产生所需的开启力矩。
长度：1,300 mm · 高度：1,650 mm
材质：不锈钢
制造与安装资格要求
由于该堰门系统承受较大的水压力和扭转力，其安装调整以及与建筑物之间的密封作业只能由具备相应经验的企业实施。仅允许在投标时能够提供至少 3 项同类工程业绩证明的企业承担制造与安装。
清单条目
| 序号 | 项目说明 | 数量 / 单位 | 单价 | 合价 |
|---|---|---|---|---|
| 1. | AquaGate Float U 浮筒驱动式堰门 – 供货与安装 | 1,000 件 | ____________ | ____________ |
SGS Aqua Technologies GmbH 样本招标文件 · 版本 12.12.2022 · 所有数据不构成保证。
