Die unterströmte und fremdenergiefrei arbeitende Stauklappe wird eingesetzt zur Stauzielregulierung. Am Markt befindliche Produkte wie das ASK-Wehr oder das APA-Stauschild verfolgen die gleiche Zielsetzung der Stauzielhaltung.
Vorteile:
- ideale Ausnutzung des vorhandenen Speichervolumens
- Haltung des Stauzieles bei variablen Durchflüssen
- Leichtbauweise
- optimierte Geometrie
- maximale Leistungsfähigkeit
- fremenergiefrei durch Schwimmersteuerung
- variables Stauziel möglich
- uneingeschränkte Funktion auch bei Rückstau
- Rückhaltung von Schwimmstoffen
- wartungsarm, geräuscharm und zuverlässig
Playlist
0:13
| Referenz 1: | Referenz 2: | Referenz 3: | |||
| Projektname: | Nanhu | Projektname: | Sundern | Projektname: | Medebach |
| Projektdaten: | Baujahr 2020 L = 2500 bis 4800 mm H = 1500 bis 2200 mm Anzahl 5 Stück | Projektdaten: | Baujahr 2018 L = 1200 mm H = 1200 mm Anzahl 1 Stück | Projektdaten: | Baujahr 2015 L = 2500 mm H = 1250 mm Anzahl 1 Stück |
| Leistungsumfang: | Herstellung und Lieferung | Leistungsumfang: | Herstellung, Lieferung und Montage | Leistungsumfang: | Herstellung, Lieferung und Montage |
Ausschreibungstext Aqua-gate float u Stauklappe unterströmt
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
Bestehend aus

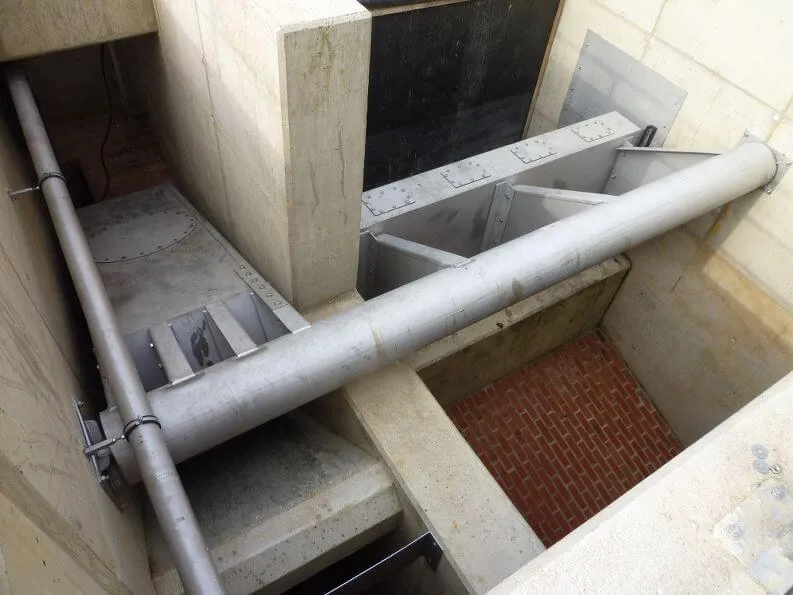

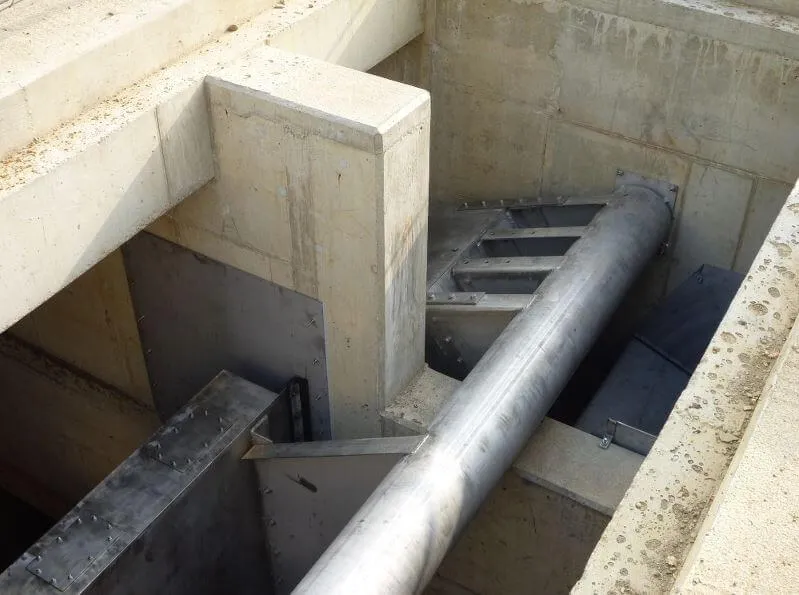

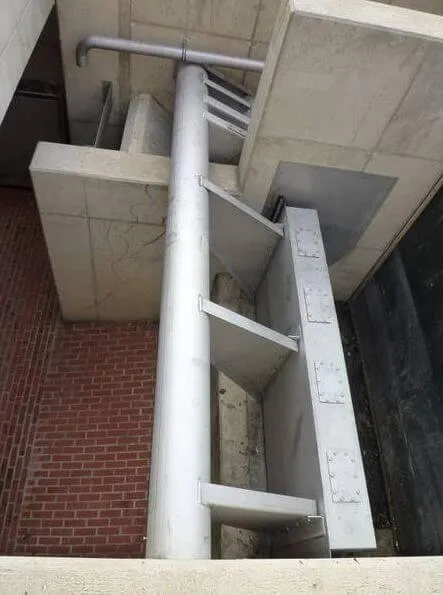

- Wehrklappe – 3-seitig dichtend mit 2 seitlichen Lippendichtungen und einer untenliegenden Flachdichtung
Abmessungen: H × B × T = 2.070 × 3.150 × 300 mm - Verbindungswelle aus GFK-Stahl-Verbundwerkstoff zur Aufnahme aller auftretenden Torsionskräfte
Länge = 4.950 mm, Durchmesser = 300 mm - Schwimmkörper zur Erzeugung des benötigten, öffnenden Drehmoments bei Erreichen des Stauzieles
Länge = 1.300 mm, Höhe = 1.650 mm
Material: Edelstahl oder GFK
Ausführungshinweis
Da es sich bei der Wehranlage um eine bezüglich Druck- und Torsionskräften stark beanspruchte Anwendung handelt und die Montage bezüglich Anpassung und Abdichtung gegenüber dem Bauwerk nur mit entsprechender Erfahrung durchgeführt werden kann, sind zur Herstellung und Montage nur Firmen zugelassen, welche mit Angebot min. 3 Referenzen für die Herstellung und Montage solcher Anlagen nachweisen können.
Hersteller:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, 59955 Winterberg
Fax: +49 2983 974268-68
oder gleichwertig.
Positionszeile
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 1. | Schwimmergesteuertes Klappenwehr AquaGate Float – Lieferung und Montage | 1,000 St | ____________ | ____________ |
Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 02.05.2014 · Alle Angaben ohne Gewähr.
