Diese überströmte und fremdenergiefrei arbeitende Stauklappe wird eingesetzt, wenn Wasser aus dem oberen Bereich des Stauraums entlastet werden soll.
Vorteile:
- ideale Ausnutzung des vorhandenen Speichervolumens
- Haltung des Stauzieles bei variablen Durchflüssen
- Leichtbauweise
- optimierte Geometrie
- maximale Leistungsfähigkeit
- fremenergiefrei durch Schwimmersteuerung
- variables Stauziel möglich
- uneingeschränkte Funktion auch bei Rückstau
- überströmt, kein Ansaugen von bereits abgesetzten Schwimmstoffen
- wartungsarm, geräuscharm und zuverlässig

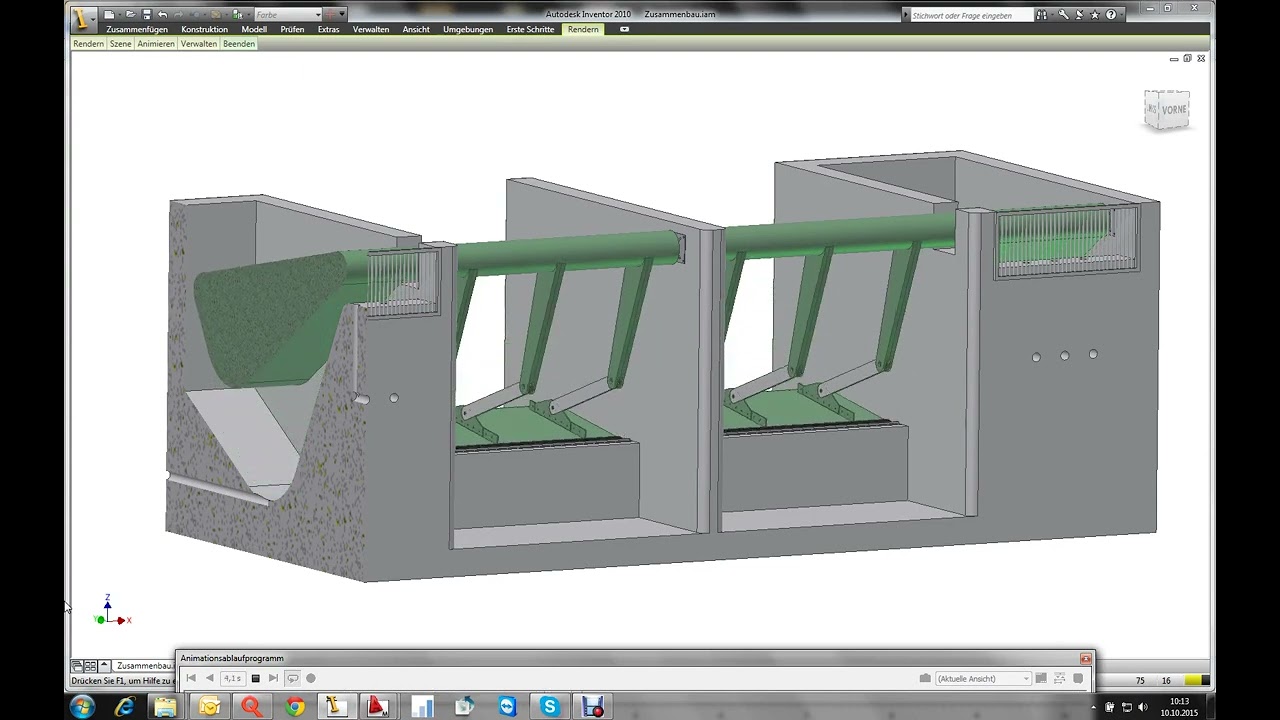

Playlist
0:52
| Referenz 1: | Referenz 2: | Referenz 3: | |||
| Projektname: | Lichtentanne | Projektname: | Warstein | Projektname: | Arnsberg |
| Projektdaten: | Baujahr 2020 L = 3000 mm H = 1500 mm Anzahl 2 Stück | Projektdaten: | Baujahr 2017 L = 4000 mm H = 1200 mm Anzahl 1 Stück | Projektdaten: | Baujahr 2016 L = 3000 mm H = 1200 mm Anzahl 1 Stück |
| Leistungsumfang: | Herstellung, Lieferung und Montage | Leistungsumfang: | Herstellung, Lieferung und Montage | Leistungsumfang: | Herstellung, Lieferung und Montage |
Ausschreibungstext Stauklappe überströmt Aqua-gate float o
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
Patent Nr. DE 10 2015 001 829.9
Bestehend aus
- Wehrklappe – 3-seitig dichtend mit 2 seitlichen Lippendichtungen und einer untenliegenden Flachdichtung
Abmessungen: H × B × T = X.XXX × X.XXX × 300 mm - Verbindungswelle aus Edelstahl zur Aufnahme aller auftretenden Torsionskräfte
Länge = X.XXX mm, Durchmesser = 300 mm - Schwimmkörper zur Erzeugung des benötigten, öffnenden Drehmoments bei Erreichen des Stauzieles
Länge = X.XXX mm, Höhe = X.XXX m
Material: Edelstahl
Ausführungshinweis
Da es sich bei der Wehranlage um eine bezüglich Druck- und Torsionskräften stark beanspruchte Anwendung handelt und die Montage bezüglich Anpassung und Abdichtung gegenüber dem Bauwerk nur mit entsprechender Erfahrung durchgeführt werden kann, sind zur Herstellung und Montage nur Firmen zugelassen, welche mit Angebot min. 1 Referenz für die Herstellung und Montage einer solchen Anlage nachweisen können.
Hersteller:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, 59955 Winterberg
Fax: +49 2983 974268-68
oder gleichwertig.
Positionszeile
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 1. | Schwimmergesteuertes Klappenwehr AquaGate Float O – Lieferung und Montage | 1,000 St | ____________ | ____________ |
Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 30.11.2015 · Alle Angaben ohne Gewähr.
