Die Spülklappe ist eine bewährte Schwallspülung für Rechteckbecken mit besonders langen Spülbahnen. Eine zuverlässige Spülkippe sorgt für effiziente Reinigung und lange Funktionsfähigkeit der Anlage.
Vorteile einer Spülklappe:
- große Spüllängen bis 150 m möglich
- kräftiger Spülschwall
- Mehrfachspülung mit zus. Spülkammerbefüllung möglich
- wartungsarm
- geringer Energiebedarf
- sichere Verriegelung durch "Fangmechanismus"
- Leichtbauweise mit GFK Klappenkörper
- geringer Wiederstand gegen den Spülschwall
- Reinigung mit Mischwasser möglich
- geringe Geräuschentwicklung
- zuverlässiges elektro-hydraulisches Ver-/ Entriegelungssystem
- Verschlusskontrolle
- fernwirkfähig
- vollständig automatisiert mit AquaControl Baustein
Videos
Referenzen
Downloads

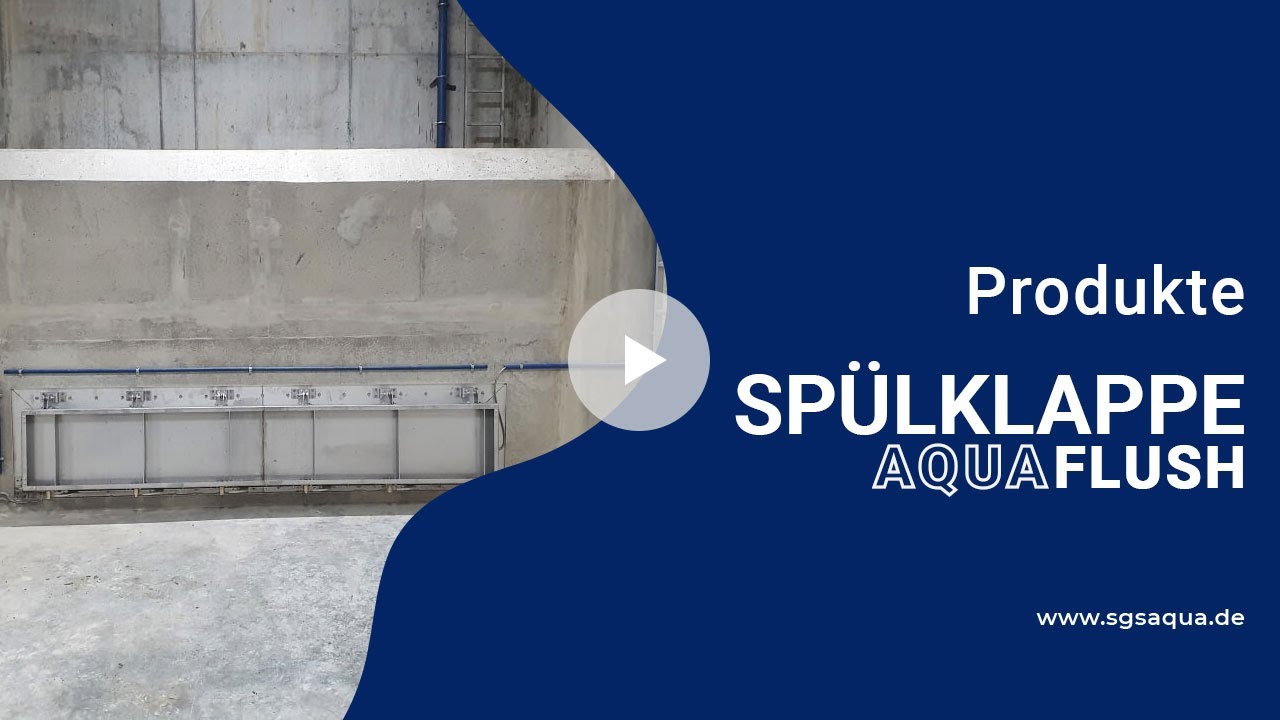

Videos
Playlist
2 Videos
0:05
1:13
Referenzen
| Referenz 1: | Referenz 2: | Referenz 3: | |||
| Projektname: | Nürnberg | Projektname: | Hannover | Projektname: | Kaufungen |
| Projektdaten: | Baujahr 2022 2800 x 400 mm Anzahl 9 Stück | Projektdaten: | Baujahr 2021 4000 x 400 mm Anzahl 29 Stück | Projektdaten: | Baujahr 2014 2800 x 400 mm Anzahl 4 Stück |
| Leistungsumfang: | Herstellung, Lieferung und Montage | Leistungsumfang: | Herstellung und Lieferung | Leistungsumfang: | Herstellung, Lieferung und Montage |
Downloads
Ausschreibungstext AquaFlush Spülklappe
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
1. Schwallspülsystem Spülklappe
Reinigungssystem zur Beseitigung der nach einem Einstauereignis auf der Beckensohle befindlichen Ablagerungen.
Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68
Bestehend aus
- Umlaufendes, 2-fach gekantetes Rahmenprofil zum Andübeln an die beckenseitige, ebene Bauwerkswand mit umlaufendem Dichtungsprofil zur Abdichtung zwischen Rahmen und Bauwerk. Inkl. min. 2 obenliegender Gelenkaufnahmen für den Klappenkörper und untenliegendem Hebelverschluss mit min. 2 Verschlusspunkten.
Abmessungen: für lichte Bauwerksöffnung H × B = 400 × 2.800 mm
Material: Edelstahl 1.4301 - Klappenkörper mit umlaufendem Steg und zwischenliegenden Verstrebungen nach statischem Erfordernis. Inkl. obenliegender Edelstahlgelenke (Anzahl gemäß Aufnahmen am Rahmenprofil) und untenliegender Edelstahlhaltebolzen (Anzahl gemäß Verschlusspunkten des Rahmenprofils).
Abmessungen: für lichte Bauwerksöffnung H × B = 400 × 2.800 mm
Material: Edelstahl - Hydraulikzylinder zur Anlenkung des untenliegenden Hebelverschlusses inklusive seitlich montierter Hydraulikverrohrung mit Anschlusspunkt auf Höhe OK Klappenkörper
Material: Edelstahl 1.4301 - Montagematerial: erforderliche Edelstahlschrauben, Dübel und sonstiges systembedingtes Kleinmaterial
2. Steuereinheit AquaFlush Spülklappe
Zur Steuerung des Spülvorganges in Abhängigkeit von Spülkammer-, Becken- und Spülsumpffüllstand.
Bestehend aus
- Doppelwandiger und isolierter Außenschaltschrank zur Montage auf zugehörigem Betonsockel
- Grundausstattung: Schaltschrankbeleuchtung, Schaltschrankheizung, Sicherungselemente, Hauptschalter, Meldeleuchten für „Auf”, „Zu”, „Störung”, Tastschalter für „Auf”, „Zu”, Wahlschalter „Hand – Null – Automatik”
- Speicherprogrammierbare Steuerung als Zentralorgan der Steuereinheit inkl. Bedien- und Anzeigegerät zur Ausgabe der Istwerte, Eingabe der Sollwerte und Speichereinheit zur Aufzeichnung der Beckenwasserstände und Spülvorgänge
- Steuerprogramm zur Realisierung eines logisch-funktionalen Ablaufs der einzelnen Spülvorgänge inkl. Ansteuerung des Hydraulikaggregats
- Fertige interne Verdrahtung zum Anschluss an die im Schaltschrank bereitgestellten Abgänge 230 V AC und 24 V DC
- Induktiver Näherungssensor zur Detektion der Klappenstellung inkl. Anschluss an die Steuereinheit und Verlegung des erforderlichen Signalkabels
- Separates Feld im Außenschaltschrank mit Doppelschließung zur Aufnahme des Stromzählers und des Hausanschlusskastens
Positionszeilen
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 1. | Schwallspülsystem Spülklappe – Lieferung und Montage | 1,000 St | ____________ | ____________ |
| 2. | Steuereinheit AquaFlush Spülklappe – Lieferung und Montage | 1,000 St | ____________ | ____________ |
Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 02.05.2014 · Alle Angaben ohne Gewähr.
