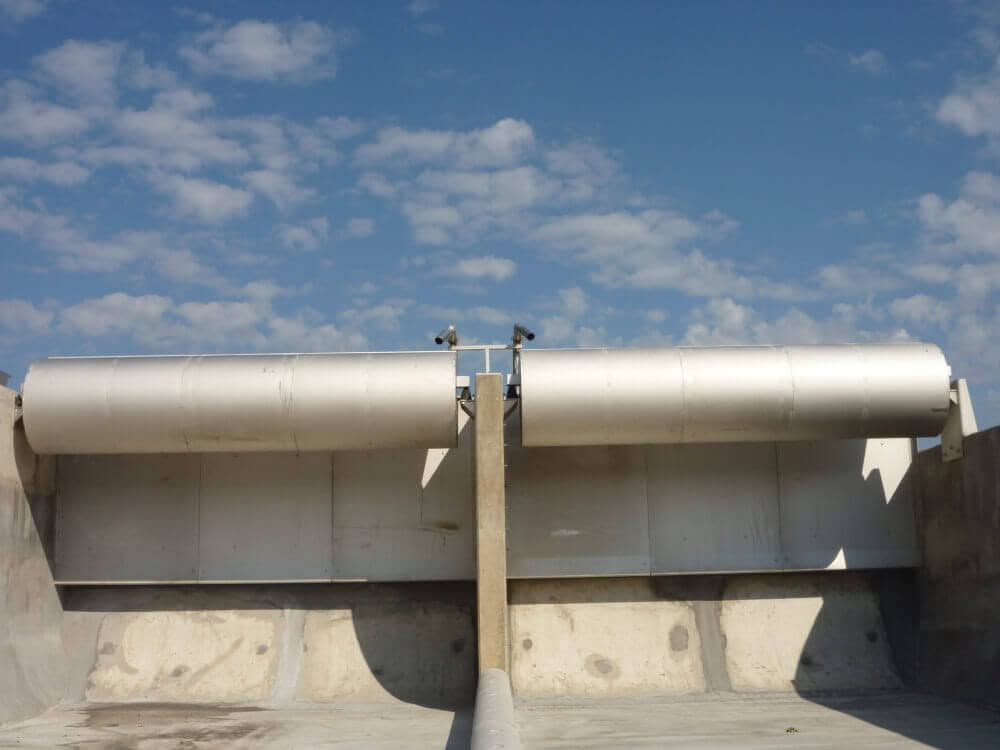

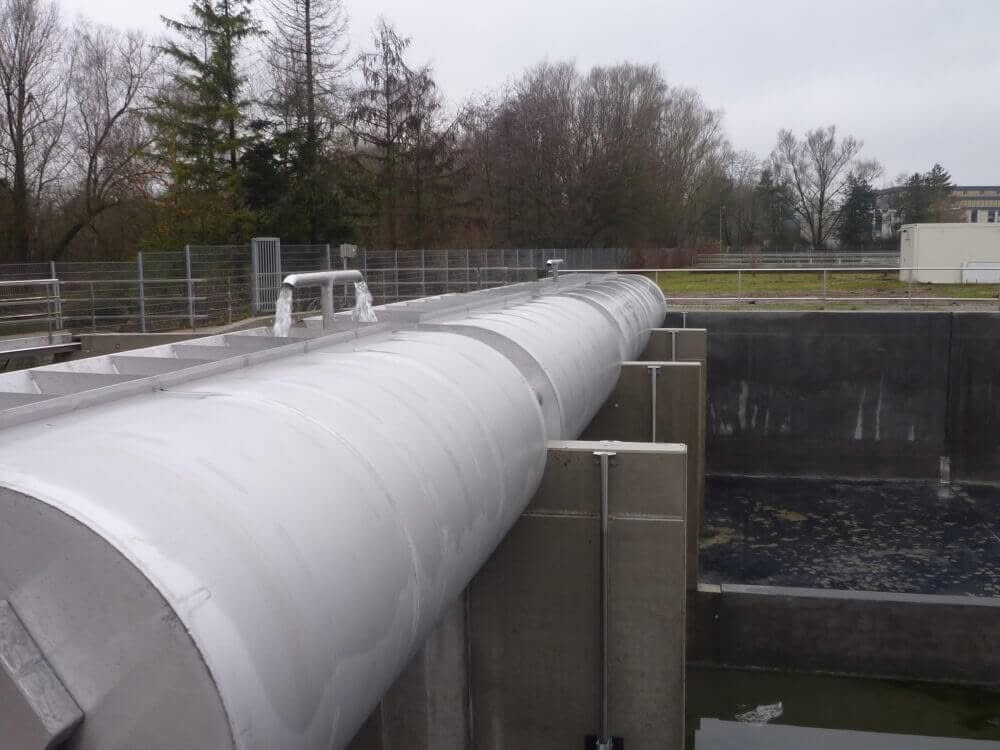

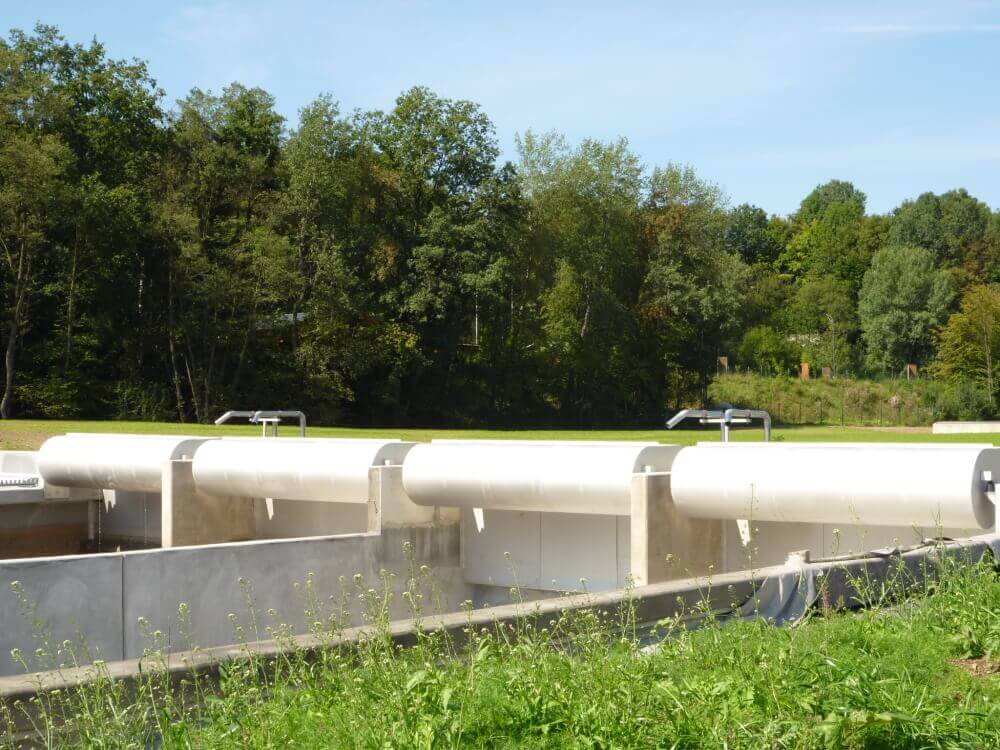

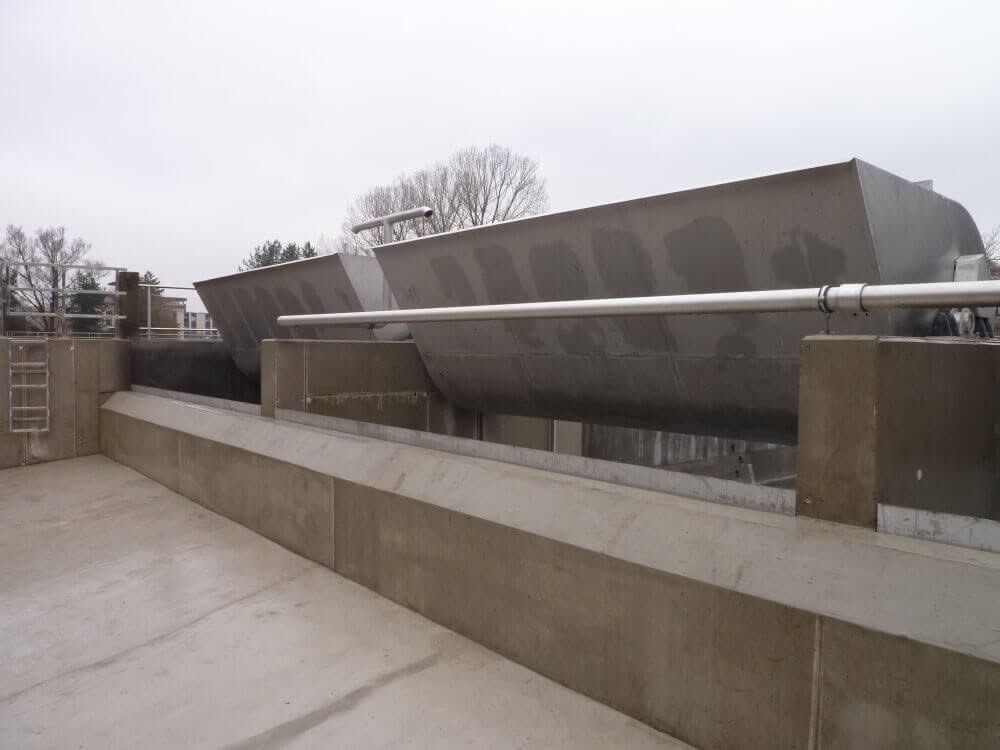

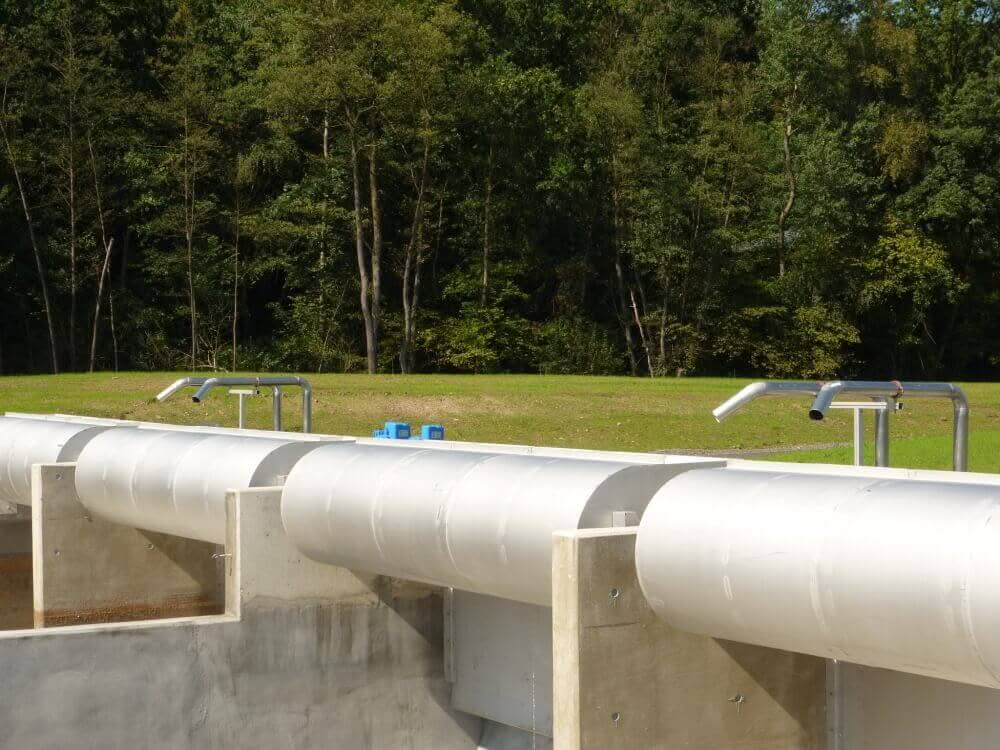

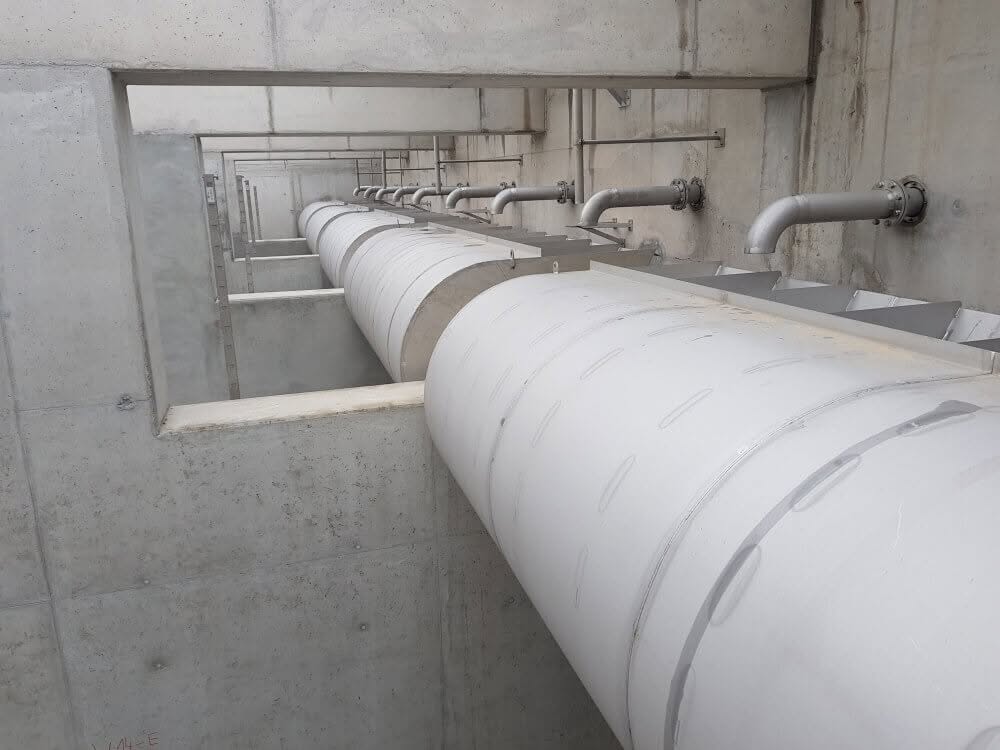

Die Spülkippe ist ein besonders einfaches System zur Schwallspülung, welches ein Minimum an Steuerungstechnik erfordert.
Vorteile von Spülkippen:
- wartungsarm
- zuverlässig
- bewehrte, verbreitete Technik
- geringer Energiebedarf
- kurzer, kräftiger Spülschwall
- Mehrfachspülung möglich
- geräuscharm
- kleiner Spülwasserbedarf
- standard Bemessungsverfahren
- Verbindung mehrerer Kippen möglich
- fernwirkfähig
- voll automatisiert mit AquaControl Baustein
Videos
Referenzen
Downloads
Videos
Playlist
3 Videos
0:20
0:29
0:23
Referenzen
| Gewerk | Abmessungen | Leistungsumfang | Auftraggeber/Ansprechpartner | Bauherr, Projekt/Ansprechpartner | Fertigstellung |
|---|---|---|---|---|---|
| 2 Stück Spülkippe V= 700 l/m | L= 5.040 mm | Herstellung und Montage | Stadt Versmold | Kläranlage Versmold | Nov 25 |
| 4 Stück Spülkippe V= 596 l/m | L= 3.790 mm | Herstellung Lieferung | Prowatec, 23, rue de la Gare, L-9122 Schieren | RÜB Reckange | Jun 25 |
| 1 Stück Spülkippe V= 600 l/m | L= 7.140 mm | Herstellung und Montage | Klaus Stewering GmbH & Co. KG, 46325 Borken, Herr Seier | Ahaus Wessum, Stadt Ahaus | Mär 25 |
| 2 Stück Spülkippe V= 392 l/m | L= 4.640 mm | Herstellung Lieferung | Godina, Miroslava Krleze 4, HR-51000 Rijeka | RB Djecka Bolnica, Herr Cepic | Jan 25 |
| 4 Stück Spülkippe V= 392 l/m | L= 3.140 mm | Herstellung Lieferung | Godina, Miroslava Krleze 4, HR-51000 Rijeka | RB CS3Maj, Herr Cepic | Jan 25 |
| 6 Stück Spülkippe V= 100 l/m | L= 6.623 mm | Herstellung und Montage | ESA GmbH, 57334 Bad Laasphe | RÜB Locher Str., Technische Betriebe Solingen, Herr Perlberg | Nov 24 |
| 4 Stück Spülkippe V= 1000 l/m | L= 3.180 mm | Herstellung und Montage | Servicebetriebe Neuwied AöR, 56564 Neuwied | RÜB Klärwerk 1 Neuwied, Herr Grätz | Aug 24 |
| 1 Stück Spülkippe V= 980 l/m | L= 3.640 mm | Herstellung Lieferung | Biogest AG, Siemensstraße 1, 65232 Taunusstein | RÜB Essen Nord, Herr Hilge | Apr 24 |
| 2 Stück Spülkippe V= 410 l/m | L= 3.640 mm | Herstellung Lieferung | Prowatech, 23, rue de la Gare, L-9122 Schieren | RÜB Contern, Herr Druckenmüller | Sep 23 |
| 1 Stück Spülkippe V= 410 l/m | L= 5.640 mm | Herstellung Lieferung | Godina, Miroslava Krleze 4, HR-51000 Rijeka | RB Cantrida, Herr Cepic | Aug 23 |
| 4 Stück Spülkippe V= 159 l/m | L= 2.640 mm | Herstellung und Montage | Technische Betriebe Solingen, Herr Langerhans-Mulack | RÜB Ehrener Mühle, Solingen | Mai 23 |
| 4 Stück Spülkippe V= 800 l/m | L= 4.240 mm | Herstellung und Montage | Erftverband, Am Erftverband 6, 50126 Bergheim | Kläranlage Grevenbroich, Herr Bartz | Mär 23 |
| 4 Stück Spülkippe V= 885 l/m | L= 4.640 mm | Herstellung Lieferung | WEAG GmbH, Am Leitzelbach 23, 74889 Sinsheim | Kläranlage Upstadt Weiher | Feb 23 |
| 1 Stück Spülkippe V= 1559 l/m | L= 1.740 mm | Herstellung Lieferung | WEAG GmbH, Am Leitzelbach 23, 74889 Sinsheim | Kläranlage Upstadt Weiher | Jan 23 |
| 6 Stück Spülkippe V= 890 l/m | L= 3.490 mm | Herstellung Lieferung | Duro GmbH, Nauwies 6, 66802 Überherrn | Kläranlage Kamp-Lintfort | Nov 22 |
| 1 Stück Spülkippe V= 850 l/m | L= 9.440 mm | Herstellung und Montage | Bremer pro Aqua, Am Fallturm 11 | Kläranlage Würselen Euchen | Mär 22 |
| 3 Stück Spülkippen V= 350 l/m | L= 5.140 mm | Herstellung und Lieferung | Auf Anfrage | Oederan, RÜB | Jun 10 |
| 1 Stück Spülkippe V= 400 l/m | L= 3.640 mm | Herstellung und Lieferung | Metallbau Scheele, Hinter den Höfen, 34744 Twistetal | KA Medebach, Herr Müller | Okt 09 |
| 1 Stück Spülkippe V= 500 l/m + 1 Stück feste Tauchwand Material 1.4301 | L= 5.600 mm + H= 1350 mm | Herstellung und Lieferung | Otto Schatte GmbH, Hochstraße 82, 23554 Lübeck | Stadtbetrieb Reinbek, RKB Reinbek, Herr Koth | Mai 10 |
| 3 Stück Spülkippen V= 400 l/m | L= 7.750 mm | Herstellung und Lieferung | Auf Anfrage | Stadt Leipzig, KA Wahren | Jul 09 |
| 6 Stück Spülkippen V= 1400 l/m | L= 4.440 mm | Herstellung und Montage | Syro System-Rohr und Anlagenbau GmbH, Schmiedestraße 3, 57234 Wilnsdorf | Kasseler Entwässerungsbetriebe, RRB Teichbreite, Herr Dormann | Apr 09 |
| 1 Stück Spülkippe V= 400 l/m | L= 3.440 mm | Herstellung und Lieferung | Auf Anfrage | Penig | Nov 13 |
| 8 Stück Spülkippe V= 470 l/m | L= 4.940 mm | Herstellung und Lieferung | Esot Tech, Solwenien | Esot Tech, Mr Bostjan Vas | Sep 13 |
| 16 Stück Spülkippenlager Umbauen Vollmer Spülkippen | L= variabel | Herstellung und Lieferung | AV Langen/Egelsbach/Erzhausen, Prinzessin-Magaret-Allee 1, 63225 Langen | Langen Egelsbach, Herr Volpert | Apr 13 |
| 8 Stück Spülkippe V= 350 l/m | L= 2.640 mm | Herstellung und Lieferung | Esot Invest, Solwenien | Esot Invest, Mr Raporta | Aug 13 |
| 1 Stück Spülkippe V= 460 l/m | L= 4.640 mm | Herstellung und Lieferung | Zahnen Technik GmbH, Unterstraße 10, 54687 Arzfeld | RÜB Mettendorf, Herr Ademes | Dez 12 |
| 1 Stück Spülkippe V= 300 l/m | L= 4.140 mm | Herstellung und Lieferung | Zahnen Technik GmbH, Unterstraße 10, 54687 Arzfeld | RÜB Liefrange, Herr Ademes | Dez 12 |
| 2 Stück Spülkippe V= 596 l/m | L= 4.660 mm | Herstellung und Montage | KLAWA Anlagenbau, Bahnwiesenweg 6, 34281 Gudensberg | STEB Paderborn, Herr Rammer | Mär 14 |
| 1 Stück Spülkippe V= 700 l/m | L= 7.640 mm | Herstellung und Montage | Scheele Metallbau Gbr, Hinter den Häfen 6, 34477 Berndorf | Metallbau Scheele, Herr Scheele | Mär 14 |
| 2 Stück Spülkippe V= 700 l/m Material 1.4301 | L= 6.140 mm | Herstellung und Montage | Gemeinde Rosendahl, Hauptstraße 30, 48720 Rosendahl | Gemeinde Rosendahl, Herr Kohnert | Aug 15 |
| 4 Stück Spülkippe V= 500 l/m Material 1.4301 | L= 4.890 mm | Herstellung und Montage | Gemeinde Neuler, Hauptstraße 15, 73491 Neuler | Gemeinde Neuler, Herr Schmid | Okt 15 |
| 1 Stück Spülkippe V= 596 l/m Material 1.4301 | L= 5.800 mm | Herstellung und Montage | Fecke Tiefbau GmbH, An der Trift 9, 33154 Salzkotten | STEB Paderborn, Herr Rammer | Mär 15 |
| 1 Stück Spülkippe V= 600 l/m Material 1.4571 | L= 4.660 mm | Herstellung und Montage | Hochtief Infrastructure GmbH, Neusser Straße 155, 50733 Köln | RKB Bergisch Gladbach, Herr Heitmann | Mär 15 |
Downloads
Ausschreibungstext AquaFlush Spülkippe
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
Schwallspülsystem Spülkippe
Reinigungssystem zur Beseitigung der nach einem Einstauereignis auf der Sohle des Stauraumes befindlichen Ablagerungen.
Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68
Bestehend aus

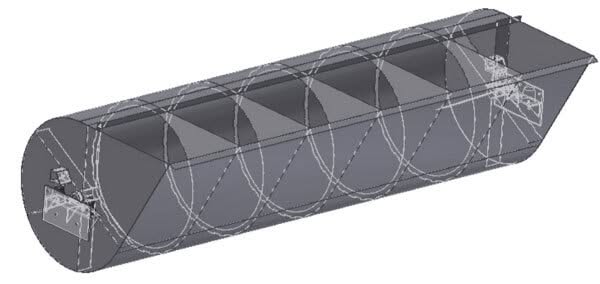

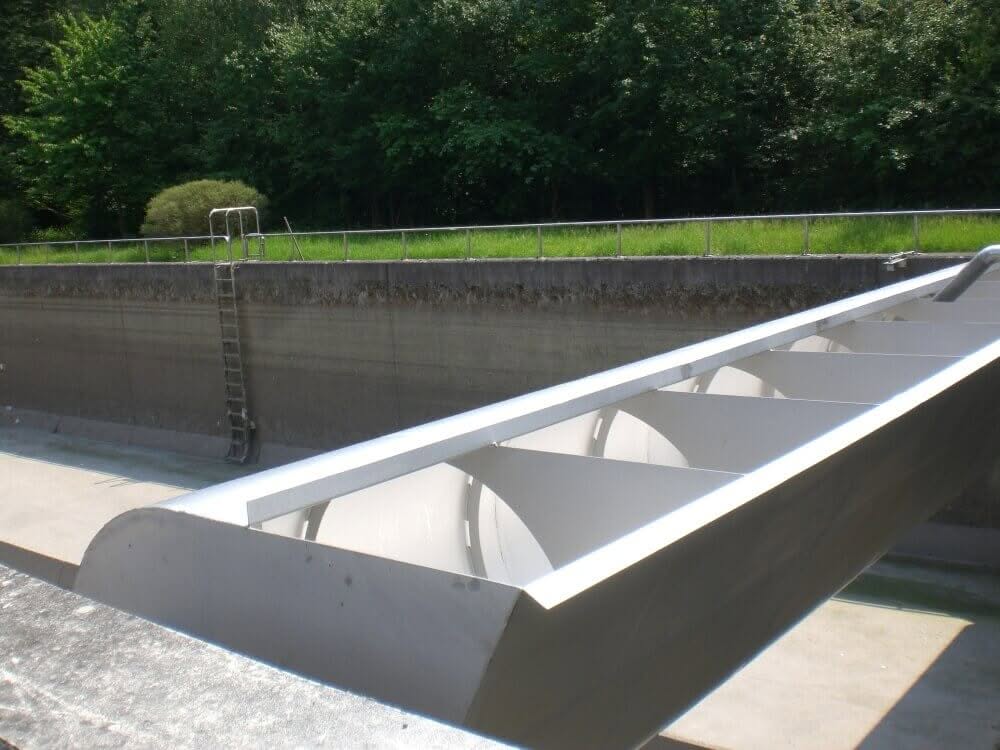

- Spülkippentrog mit statisch ausreichenden, innenliegenden Verstrebungen
Abmessungen: für lichte Beckenbreite ___ m, L = ___, V = ___ l/m

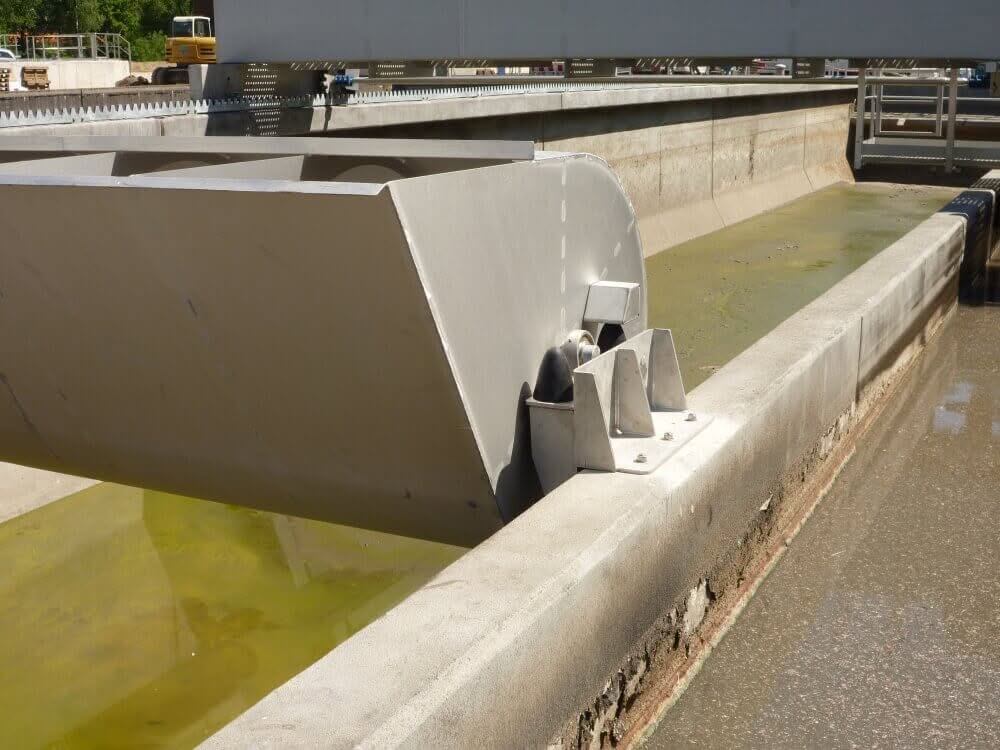

Material: Edelstahl 1.4301 - 2 Konsolen zum Andübeln an die ebene, lotrechte Bauwerkswand inkl. 2 Gummipuffern und einem Gleitlager pro Konsole
Material: Edelstahl 1.4301 - Montagematerial bestehend aus den erforderlichen Edelstahlschrauben, Dübeln und sonstigem systembedingtem Kleinmaterial
Funktionsbeschreibung

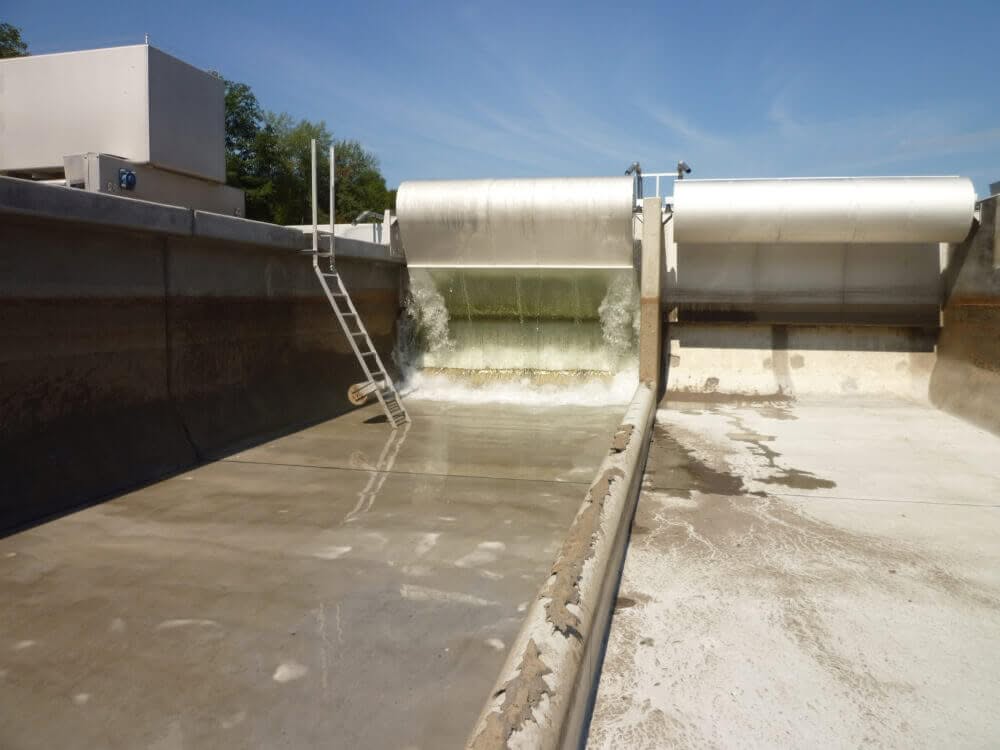

Die Auslegung der Spülkippe ist so zu gestalten, dass diese während des Befüllvorgangs in ihrer Ausgangsposition verbleibt. Kurz vor Erreichen des maximalen Füllstandes muss sich das Drehmoment der Kippe verlagern und somit der Spülvorgang ausgelöst werden. Die automatische Rückstellung der Kippe in ihre Ausgangsposition hat mit einem Minimum an Geräuschentwicklung und Anschlagmoment zu erfolgen.
Positionszeile
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 1. | Schwallspülsystem Spülkippe – Lieferung und Montage | 1,000 St | ____________ | ____________ |
Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 02.05.2014 · Alle Angaben ohne Gewähr. Bei Rückfragen zur technischen Auslegung wenden Sie sich bitte direkt an unseren Vertrieb.
