Schwenkstrahlreiniger
Aqua-Clean jet 260°

Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.

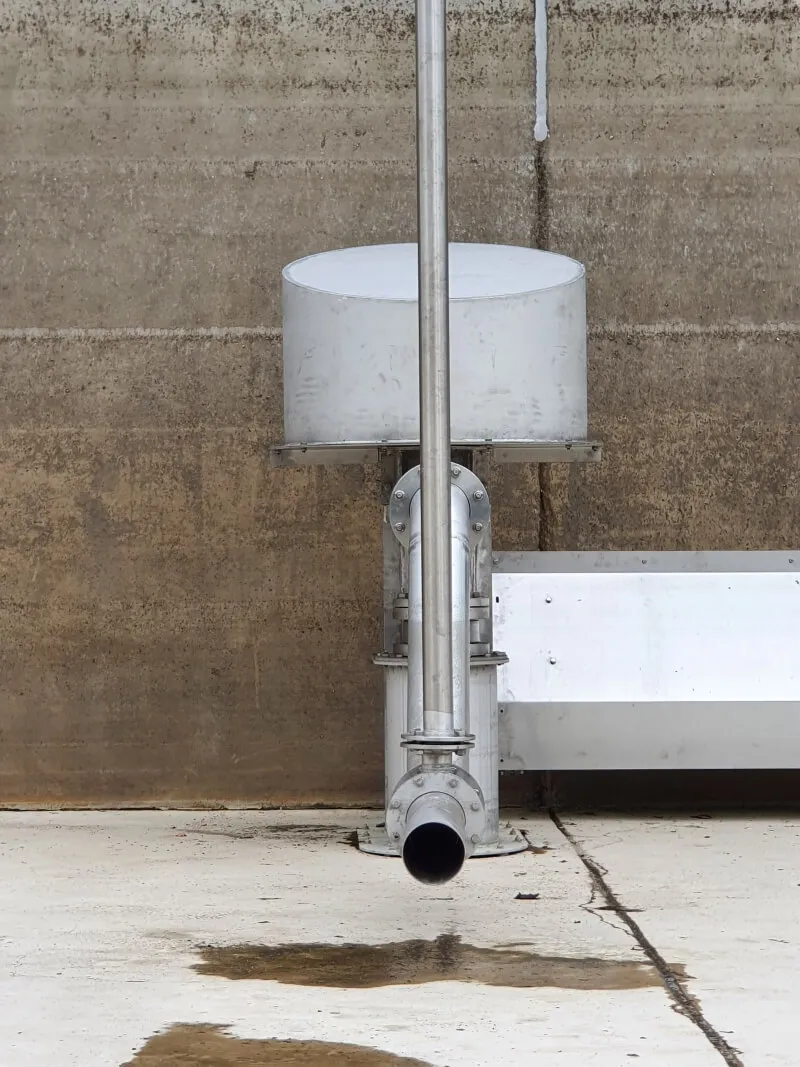

AquaClean Jet 260° – Schwenk-Strahljet

Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68

Anforderungen an das Reinigungssystem

• Vollständige und dauerhafte Überflutung der kompletten Konstruktion inkl. Antrieb und Aggregate, auch während des Betriebs
• Anlagenbetrieb mit statischem Wasser-Luft-Strahlgemisch im Dauer- und Intervallbetrieb
• Maschine ist für die Intensivreinigung auch bei nicht eingestauter Beckensohle einsetzbar
• Leistungsanschluss von Antrieb und Aggregat über 3-Phasen-Wechselstrom
• Schwenkantrieb mit Korrosionsschutz für Aufstellung in stark belasteter Atmosphäre
• Tauchmotorpumpe mit Freistromrad
• Injektor-Mischkammer geeignet für Austausch und Einsatz verschiedener Düsen
• Belüftungsvorrichtung mit Ansaugstutzen und Luftrohr
• Injektorkonstruktion in standardisierter System-Bauweise
• Komplette Maschine inkl. Buckelrohr und Drehbogen
• Für Montage-, Revisions- und Wartungszwecke in Einzelteile über Schraubverbindungen zerlegbar
• Rohr-Drehgelenk mit Anschluss über Norm-Flanschverbindung
• Lagerung der Antriebswelle in wartungsfreien Lagerbuchsen

1. Maschinentechnik

• 1.1 Pumpenaggregat
  Einstufiges Blockaggregat in stationärer Aufstellung zur Förderung von ungereinigtem, häuslichem Abwasser, mit 20 m elektrischer Anschlussleitung, inkl. thermischem Motorschutz für Ex-Bereich als Temperaturregler und -begrenzer. Auszulegen für Dauerbetrieb (S1), um auch den Betrieb bei vollständig aufgetauchtem Strahlrohr sowie Motorgehäuse zu ermöglichen. Die Pumpe wird getrennt vom Injektor im Pumpensumpf aufgestellt; einzurechnen ist die erforderliche Druckleitung bis zur Aufstellposition der Injektorgarnitur.
  Ausführung: Tauchmotorpumpe · Fabrikat: ____________ (Bieterangabe)
  Anschluss: Norm-Flansch · Betriebsart aufgetaucht: S1 · Betriebsart eingetaucht: S1
  Startart: Stern-Dreieck · Leistung: ca. ____ kW

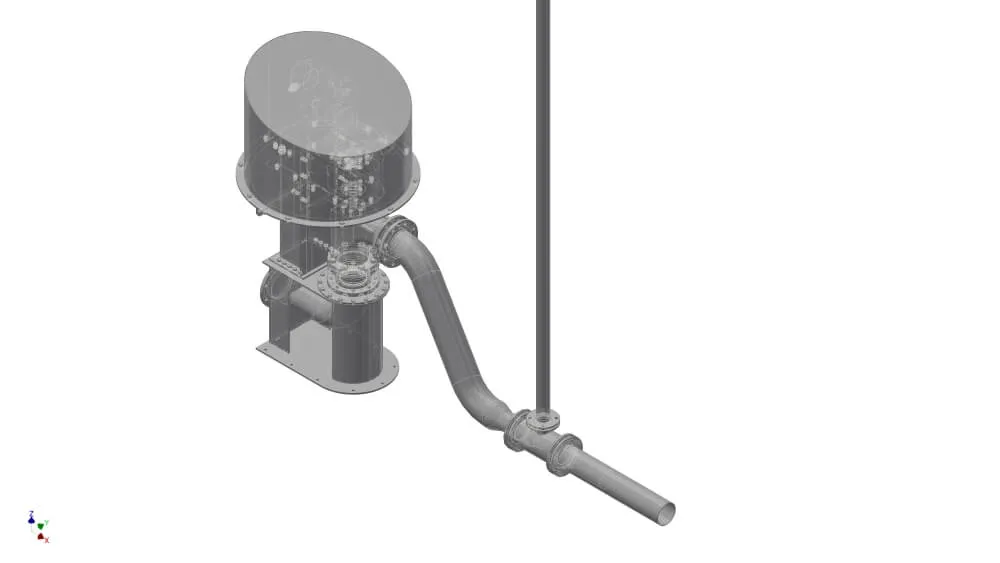

• 1.2 Injektorgarnitur mit Buckelrohr
  In standardisierter System-Bauweise, mit auswechselbarer Düse.
  Einlauf: DN 150 · Austritt: DN 125 · Luftansaugrohr: DN 65 (Führung bis über WSP)
• 1.3 Rohrdrehgelenk
  Verwindungssteif mit zwei Kugelbahnen und Flanschkopf, Anschluss über Norm-Flanschverbindung nach DIN 2632, geeignet für abrasive Medien, mit Dichtungsschutz, hermetisch dicht.
• 1.4 Schwenkantrieb
  Schwenkantriebskombination, ausgelegt für Dauerbetrieb, mit selbsthemmendem Schneckengetriebe und 15 m elektrischer Anschlussleitung, inkl. selbstregulierender Anti-Kondensat-Heizung im Schaltwerkraum und thermischem Motorschutz für Ex-Bereich mit thermischer Zustandsüberwachung. Freier Kabelanschluss über Klemmen direkt am Schwenkantrieb als leicht zugänglicher Kundenanschluss.
  Schwenkantrieb: Auma Norm · Stell-/Schwenkwinkel: 260°
  Drehmoment: max. 4.000 Nm · Drehmomentbegrenzung: automatisch, einstellbar
  Schutzart: IP68 · Armaturenanschluss: ISO 5211, F16 · Handbetrieb: über Handrad
  Stellungssignal: potentialgetrennt, 4–20 mA · Schalthäufigkeit: max. 1.200 Schaltungen/h
  Stellungsgeber: elektrisch über Hall-Sensor · Endlageneinstellung: manuell
• 1.5 Befestigungsgarnitur
  Stahlblech-Schweißkonstruktion mit Befestigungsplatte für Montage mit Durchsteckankern auf der statisch ausreichend dimensionierten Beckensohle, inkl. Anpassung an die örtlichen Gefälleverhältnisse. Abmessungen und Materialstärken nach statischen und dynamischen Erfordernissen.
  Abmessungen H/B/T: 1.500/500/890 mm
• 1.6 Revisionsschutzhaube
  Ergonomische, von Hand abnehmbare Haube zur Vermeidung von Ablagerungen an Antrieb und Sensorik. Ausgeführt als druckwasserdichte, auftriebssichere, unten offene, einteilige Haube.
  Abmessungen H/B/T: ca. 900/1.100/1.100 mm

2. EMSR-Technik und Automation

• 2.1 EMSR-Rüstsatz
  Zur Überwachung der Maschine inkl. zusätzlicher Temperaturüberwachung, nur Beistellung. Die erforderlichen Kabelarbeiten für Sensorik und Steuerung/Regelung sowie der elektrische Anschluss erfolgen bauseits.
• 2.2 Verfahrenssoftware
  Erstellung, Dokumentation und Beistellung eines Softwarebausteins zur Herstellung der Konformität für das Beckenreinigungssystem gemäß Maschinenrichtlinie, als Verfahrenssoftware für die Schwenk-Strahljets, unter Berücksichtigung der technischen Maschinendaten. Der Softwarebaustein wird bauseits in das Gesamt-Steuerungsregime des RÜB entsprechend den Anforderungen des Auftraggebers implementiert. Der ggf. erforderliche Abstimmungsaufwand zwischen den Leistungsabschnitten verschiedener Gewerke ist einzurechnen.

Funktionen und Anzeigen

• Beckenreinigung HANDBETRIEB / AUS / AUTOMATIK
• Beckenreinigung STÖRUNG
• Taster Schwenken rechts, Taster Schwenken links, Taster HALT
• Quittieren, Lampen prüfen
• Anzeige Betrieb, Störung, Wartung, Messwertausfall

Software (Anwenderprogramm auf Siemens-Basis)

• Erwirken eines objektorientierten und energiesparenden Reinigungsregimes
• Kontinuierliche Funktions- und Leistungsüberwachung
• Motoransteuerung der Antriebe und Aggregate
• Temperaturgeführte Betriebsweise
• Parametrierbares Not-Verhalten
• Bedarfsorientierte Nachreinigung bei ausreichendem Wasservorrat
• Maschinenzustandskontrolle, u. a. über Auswertung der Leistungsdaten
• Anzeige von Stör-, Warn-, Plausibilitäts- und Wartungsmeldungen sowie abgeleiteten Messgrößen
• Funktionen für zustandsorientierte Wartung
• Frei einstellbare Parameter, z. B. Zeitverzögerungen, Position und Ausrichtung der Schwenkeinheit, Über-/Unterstromerkennung, Leerlaufstrom, Verriegelungen und Softwareendlagen, Temperaturerfassung und -überwachung, Laufzeitüberwachung, Leerlaufstromabschaltung
• Auswertung und Verarbeitung der Maschinendaten
• Leckageüberwachung der Revisionsschutzhaube

3. Auslegungsdaten

• Beckenbreite / -länge: ca. ______ / ______ m
• OK Beckensohle: ______ mü NN
• Max. WSP: ______ mü NN
• Ex-Zone: Zone 1

4. Werkstoffe

Für die Anlagentechnik sind grundsätzlich Werkstoffe einzusetzen, die für das angegebene Medium und den Einsatzfall geeignet sind. Alle mediumsberührenden Bauteile sind, sofern nicht anders ausgewiesen, korrosionsbeständig oder mit Korrosionsschutz auszuführen.

• Pumpengehäuseteile: GG-25
• Laufrad: GG-25
• Injektorgarnitur: Edelstahl, Werkstoff 1.4571
• Befestigungsgarnitur: Edelstahl, Werkstoff 1.4571
• Rohr-Drehgelenk: Edelstahl, Werkstoff 1.4571 / Hastelloy
• Lagerbuchsen: trockengeschmierter Kunststoff
• Schutzhaube: Edelstahl, Werkstoff 1.4571
• Konstruktionsteile: Edelstahl, Werkstoff 1.4571
• Rohrleitungen: Edelstahl, Werkstoff 1.4571
• Befestigungsmittel: Edelstahl, Werkstoff 1.4571
• Fabrikat: „SGS Aqua” (Bieterangabe) · Typ: „AquaClean Jet-260°” (Bieterangabe)

Positionszeile

Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 25.07.2022 · Alle Angaben ohne Gewähr.
