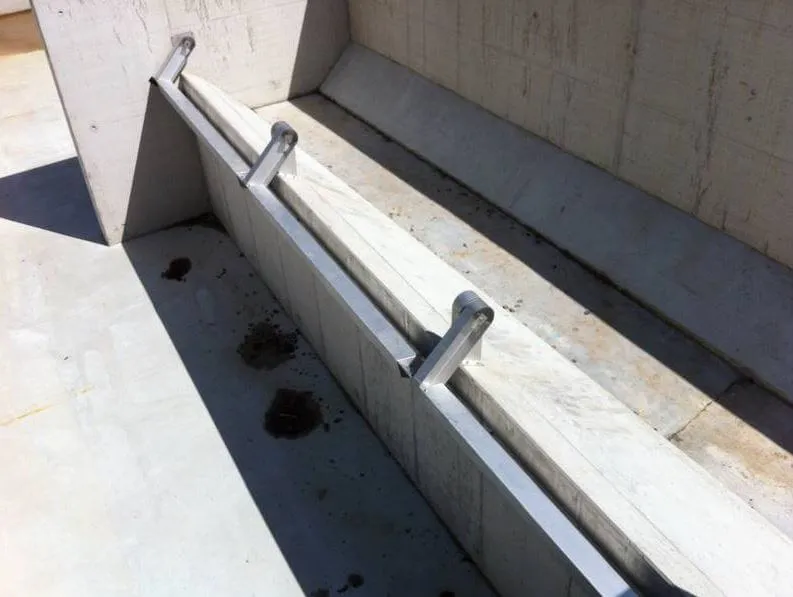

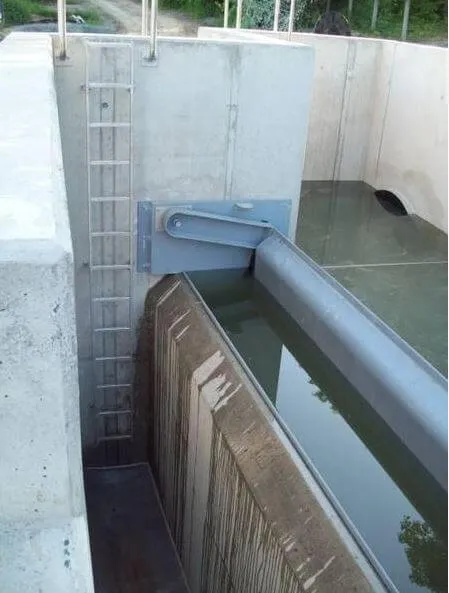

Die Radial aufschwimmende Tauchwand bietet im Vergleich zur festen Tauchwand den Vorteil, dass auch die Schwimmstoffe zurückgehalten werden können, die sonst bei steigendem Wasserspiegel hinter der Tauchwand aufsteigen.
| Referenz 1: | Referenz 2: | Referenz 3: | |||
| Projektname: | Reichenbach | Projektname: | Plauen | Projektname: | Memmendorf |
| Projektdaten: | Baujahr 2022 L = 5000 mm H = 700 mm Anzahl 1 Stück | Projektdaten: | Baujahr 2016 L = 3200 mm H = 600 mm Anzahl 2 Stück | Projektdaten: | Baujahr 2015 L = 3000 mm H = 800 mm Anzahl 2 Stück |
| Leistungsumfang: | Herstellung und Lieferung | Leistungsumfang: | Herstellung und Lieferung | Leistungsumfang: | Herstellung und Lieferung |
Ausschreibungstext Aqua Skim R Radiale Tauchwand
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68
Bestehend aus
- Tauchwandkörper in Ausführung als Schwimmkörper mit seitlichen Lippendichtungen. Die Geometrie des Schwimmkörpers ist so auszulegen, dass sie genug Auftrieb erzeugt, um die gesamte Konstruktion bei einem Einstauereignis tragen zu können.
Länge: gemäß lichter Schwellenlänge
Höhe: gemäß ATV-Arbeitsblatt ausgelegt für ein hü von ___ mm
Material: Edelstahl - Verbindungsarme zwischen Tauchwandkörper und erforderlichen Lagerpunkten. Die Armlänge bestimmt den Abstand zwischen Tauchwand und Überfallschwelle.
Armlänge: Mindestabstand gemäß o. g. hü und ATV-Arbeitsblatt - Edelstahlwandlager zur Aufnahme der Lagerpunkte der Verbindungsarme inkl. Edelstahlschrauben, Dübeln und erforderlichem Befestigungszubehör – Anzahl: 2 Stück
Funktionsbeschreibung
In Ruhestellung muss die Tauchwand an der festen Überfallschwelle anliegen, sodass mit steigendem Wasserspiegel keine Schwimmstoffe zwischen Tauchwand und Überfallschwelle gelangen können. Mit steigendem Wsp. muss sich die Tauchwand radial von der Schwelle in Richtung Oberwasser bewegen, um bei kontinuierlichem Schwimmstoffrückhalt den erforderlichen Querschnitt für die max. Entlastungswassermenge freizugeben.
Positionszeile
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 6.1. | Aqua-Skim R – Radial aufschwimmende Tauchwand, Lieferung und Montage | 1,000 St | ____________ | ____________ € |
Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 02.05.2014 · Alle Angaben ohne Gewähr.
