Nachrüstbare Bogenklappe für Schwallspülung

Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.

1.1 AquaFlush Bogenklappe

Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68

Bestehend aus

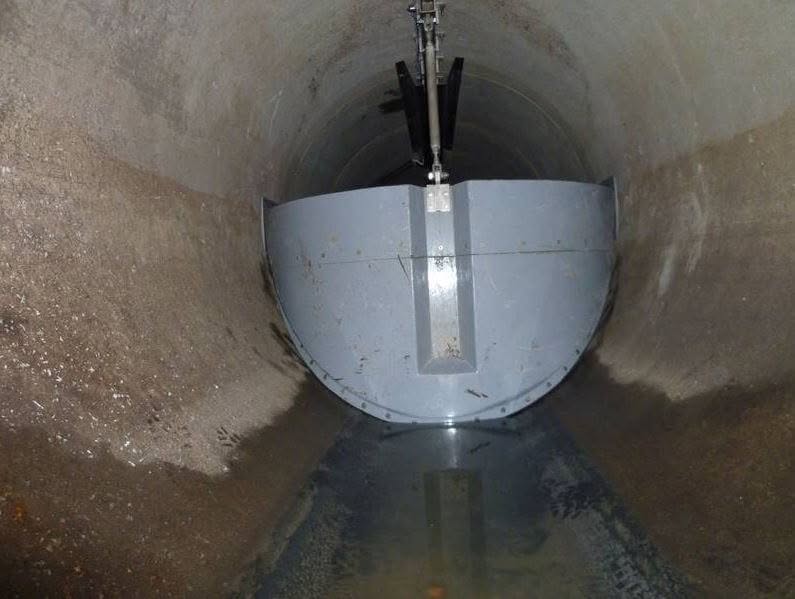

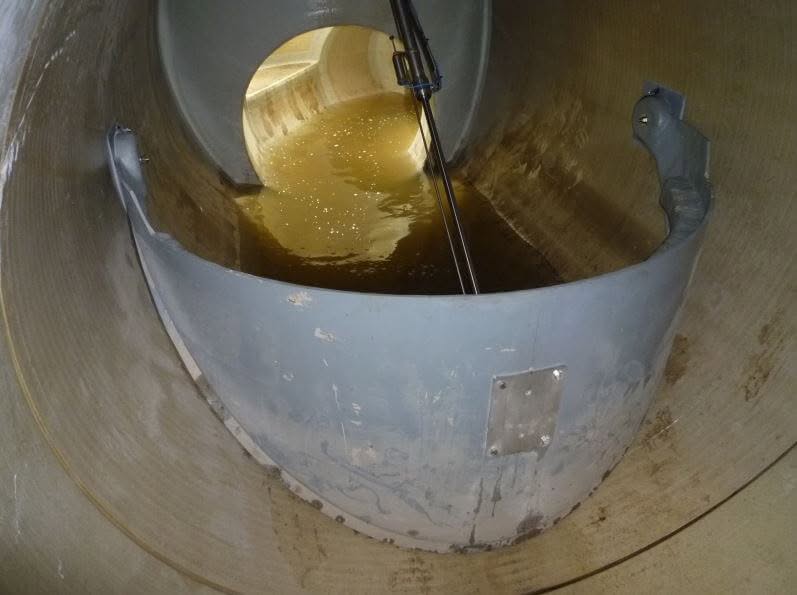

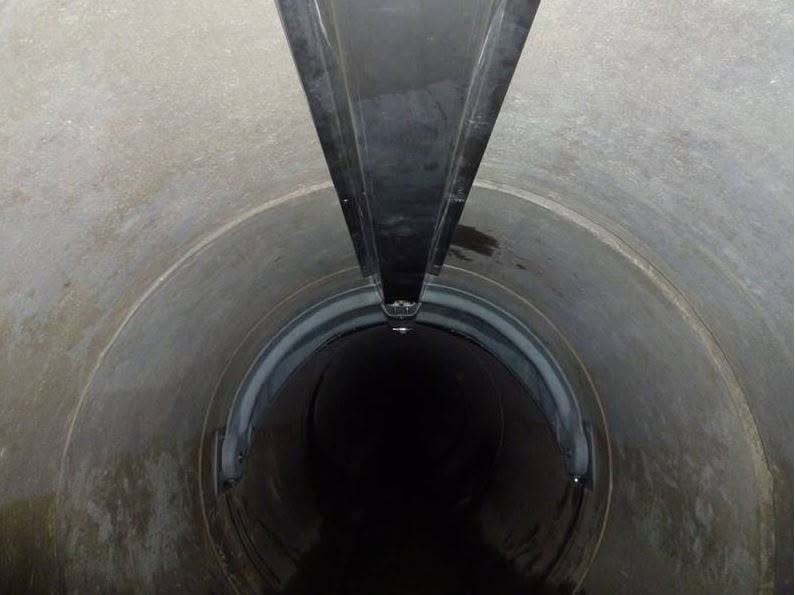

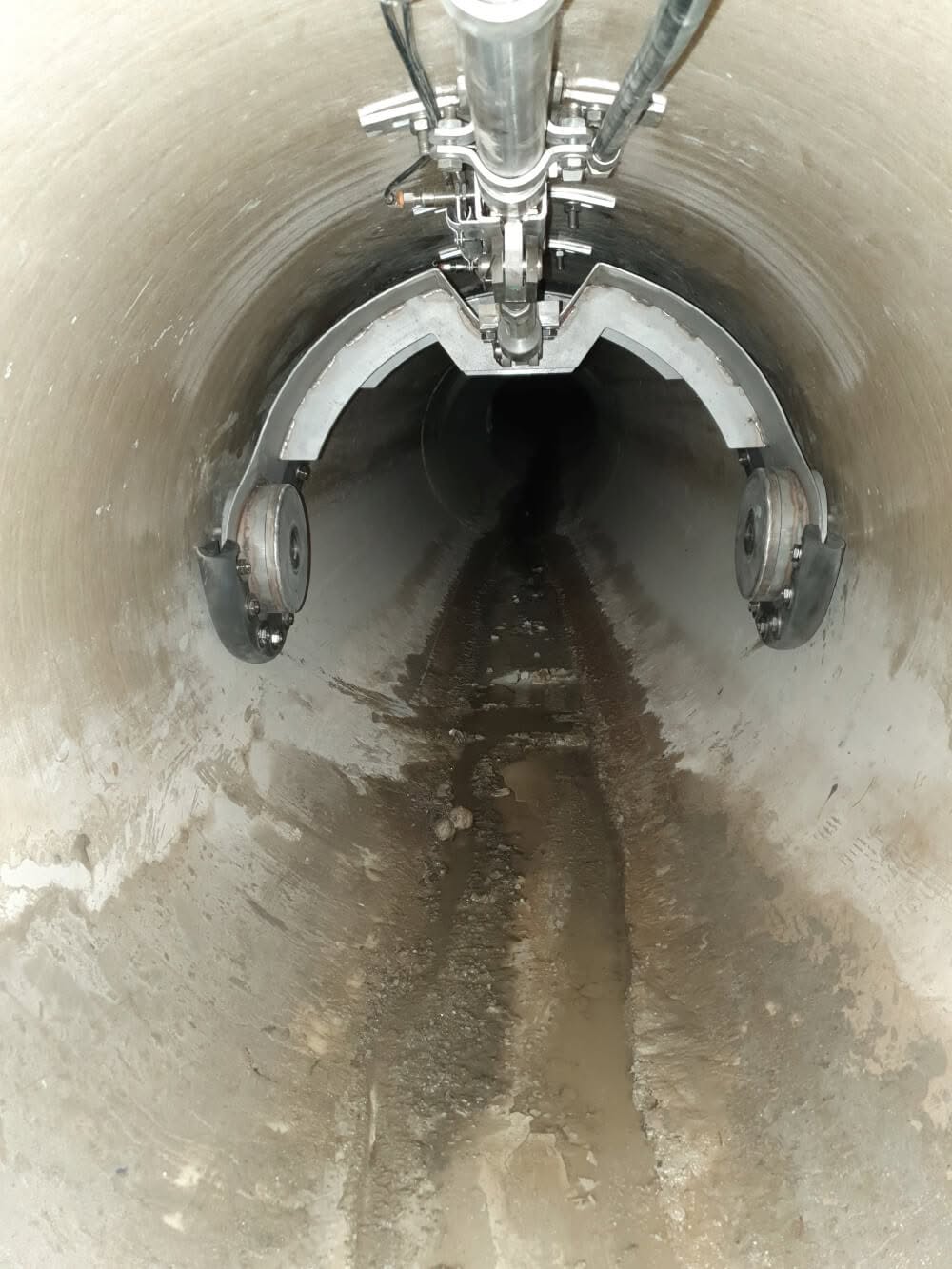

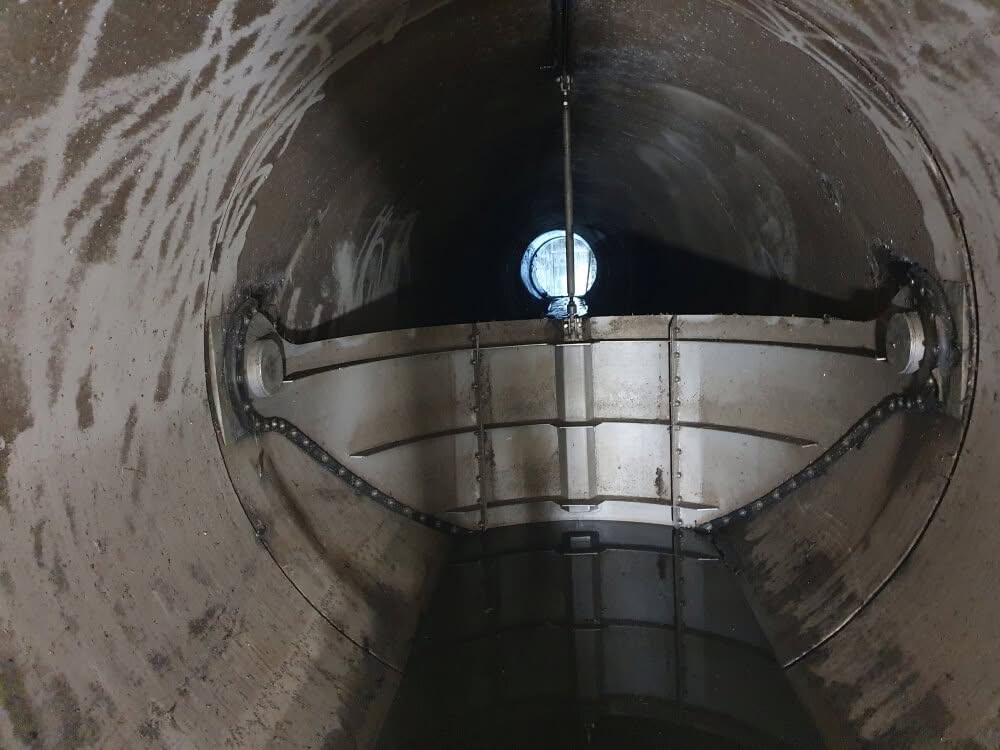

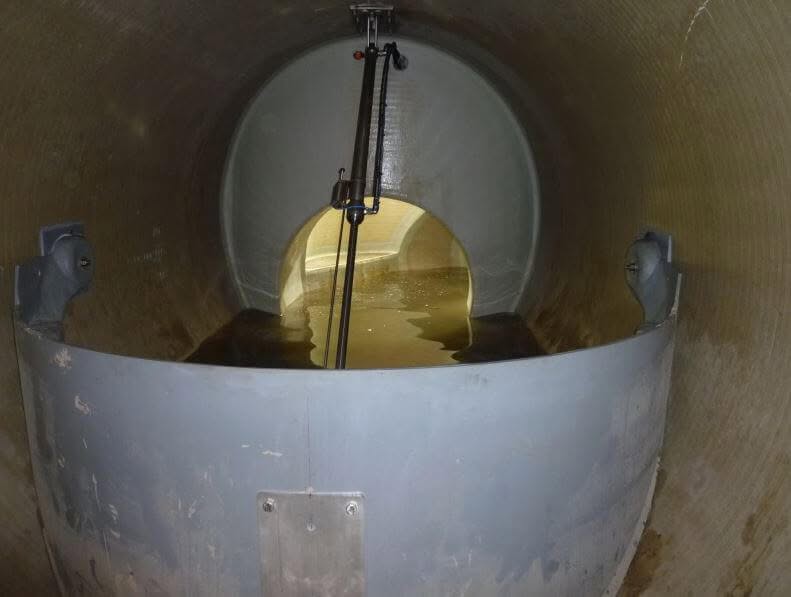

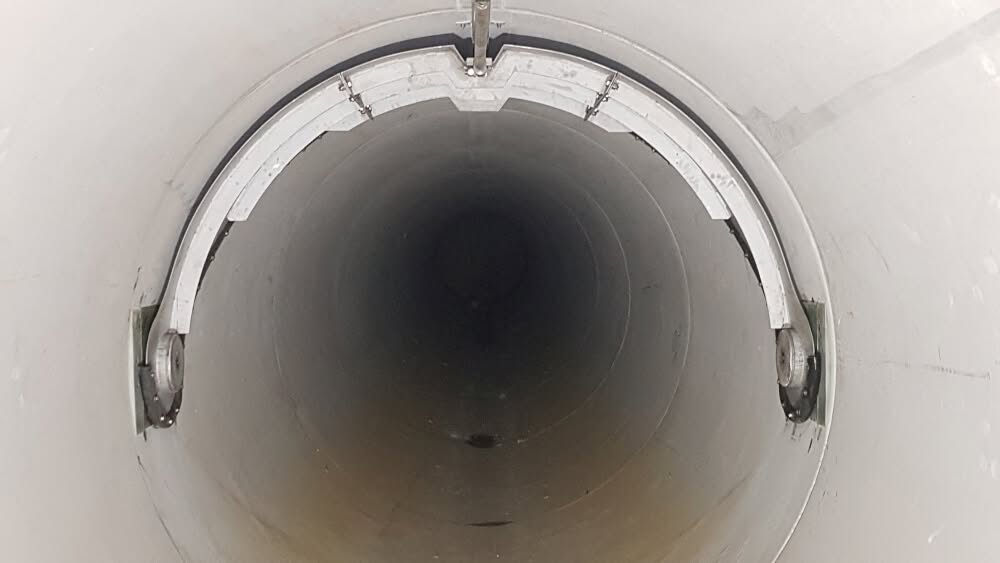

• Bogenklappe in dreidimensionaler Ausführung; Wölbung in X-Richtung an die Kanaldecke, Wölbung in Y-Richtung an die Kanalsohle angepasst. Im geschlossenen Zustand legt sich die Bogenklappe an die Kanalsohle, im geöffneten Zustand an die Kanaldecke an. Ausführung ohne zwischenliegende Verstrebungen; die statischen Erfordernisse werden allein durch die Ausformung der gewölbten Flächen gewährleistet. Mit umlaufendem Dichtungsprofil zur Abdichtung gegen den Kanalquerschnitt. Inkl. 2 seitlich liegender Gelenkaufnahmen zur Lagerung an den seitlichen Kanalwänden, direkt an der Wandung des Kanalrohres befestigt.
  Abmessungen: für lichten Kanalquerschnitt DN ____ mm
  Material Bogenklappe: Edelstahl, Werkstoff ____

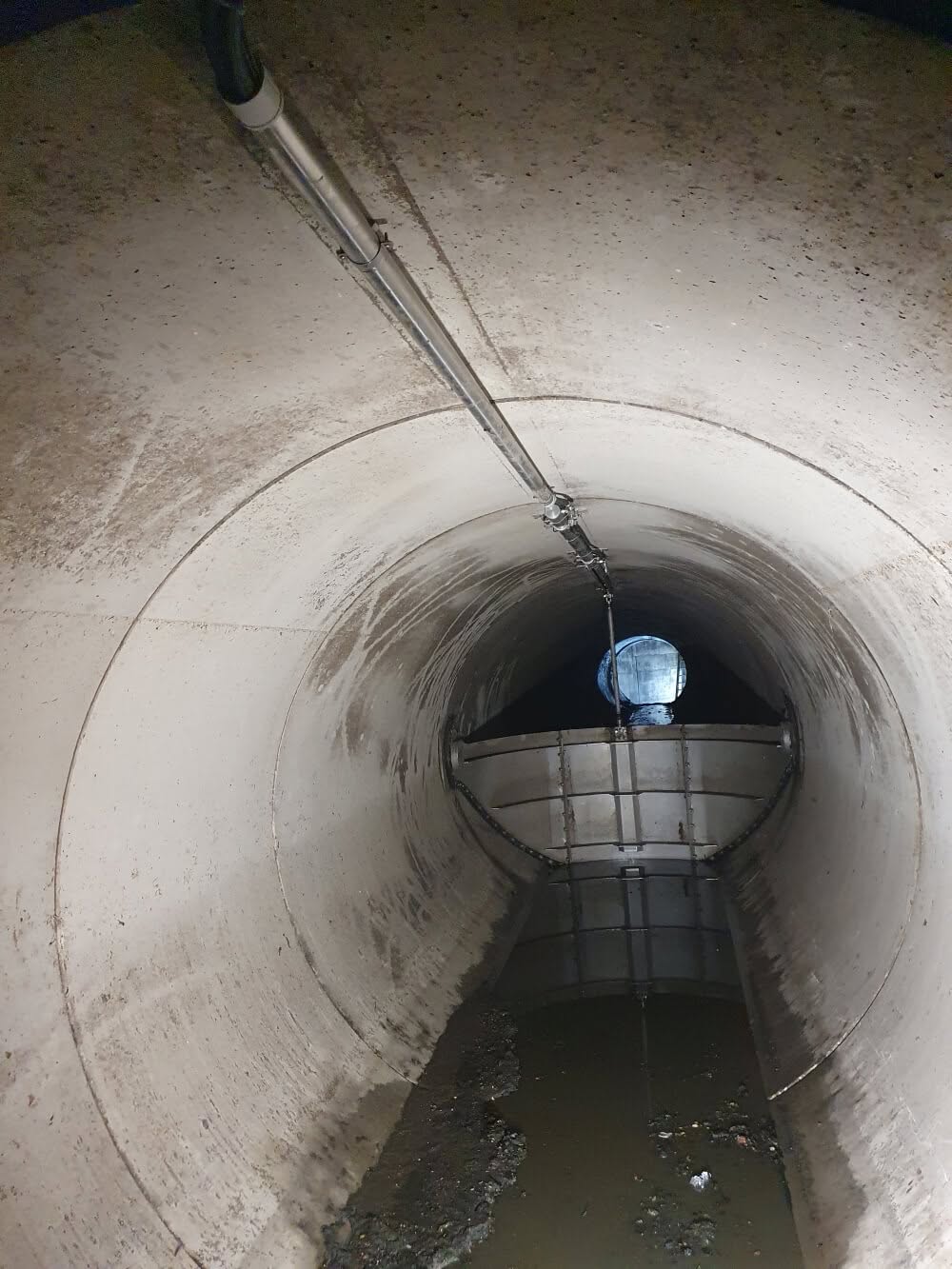

• Hydraulikzylinder zur Anlenkung der Bogenklappe mit seitlich montierten Hydraulikanschlüssen und jeweils gegenüberliegenden Entlüftungsventilen, zur Montage im Kanalrohrscheitel
  Material: Edelstahl 1.4301
• Hydraulikverrohrung zur Herstellung der Kraftübertragung zwischen Hydraulikzylinder und Hydraulikaggregat, bestehend aus Hydraulikbündelrohr 8 × 0,5 mm, 2-fach. Verlegung mittels Rohrschellen und Kabelkanal zur Vermeidung von Verzopfungen. Leitungslänge gemäß beigefügter Zeichnung.
• Hydraulikaggregat zur Ansteuerung der Bogenklappe zur Montage in oder in unmittelbarer Nähe des zentralen Steuerschrankes:
  • max. einstellbarer Betriebsdruck 160 bar
  • integrierter Thermofühler zur Überwachung der Öltemperatur
  • integrierter Druckschalter zur Überwachung des Betriebsdruckes
  • Öldruckanzeige
  • Ventilblock zur Aufnahme der Magnetventile und zum Anschluss der zum Hydraulikzylinder führenden Leitungen
  • Druckspeicheranlage so integriert, dass die Bogenklappe bei Stromausfall vollständig öffnet
  • Ölauffangwanne zur Vermeidung einer Ölausbreitung im Falle einer Leckage
  • Anschlussleistung: 230 V AC, 0,75 kW

Wichtiger Ausschlusshinweis

Zur Vermeidung von Strömungswiderständen muss die Bogenklappe den Kanalquerschnitt im geöffneten Zustand komplett freigeben. Systeme, bei welchen auch im geöffneten Zustand eine Achse im Kanalquerschnitt verbleibt, sind aufgrund der Bildung von Verzopfungen an der Achse nicht zugelassen. Weiterhin muss das System zur Nachrüstung in einem vorhandenen Kanalquerschnitt geeignet und direkt im Kanalquerschnitt ohne vorhandenes Schachtbauwerk einsetzbar sein.

1.3 Steuereinheit AquaFlush Bogenklappe

Bestehend aus

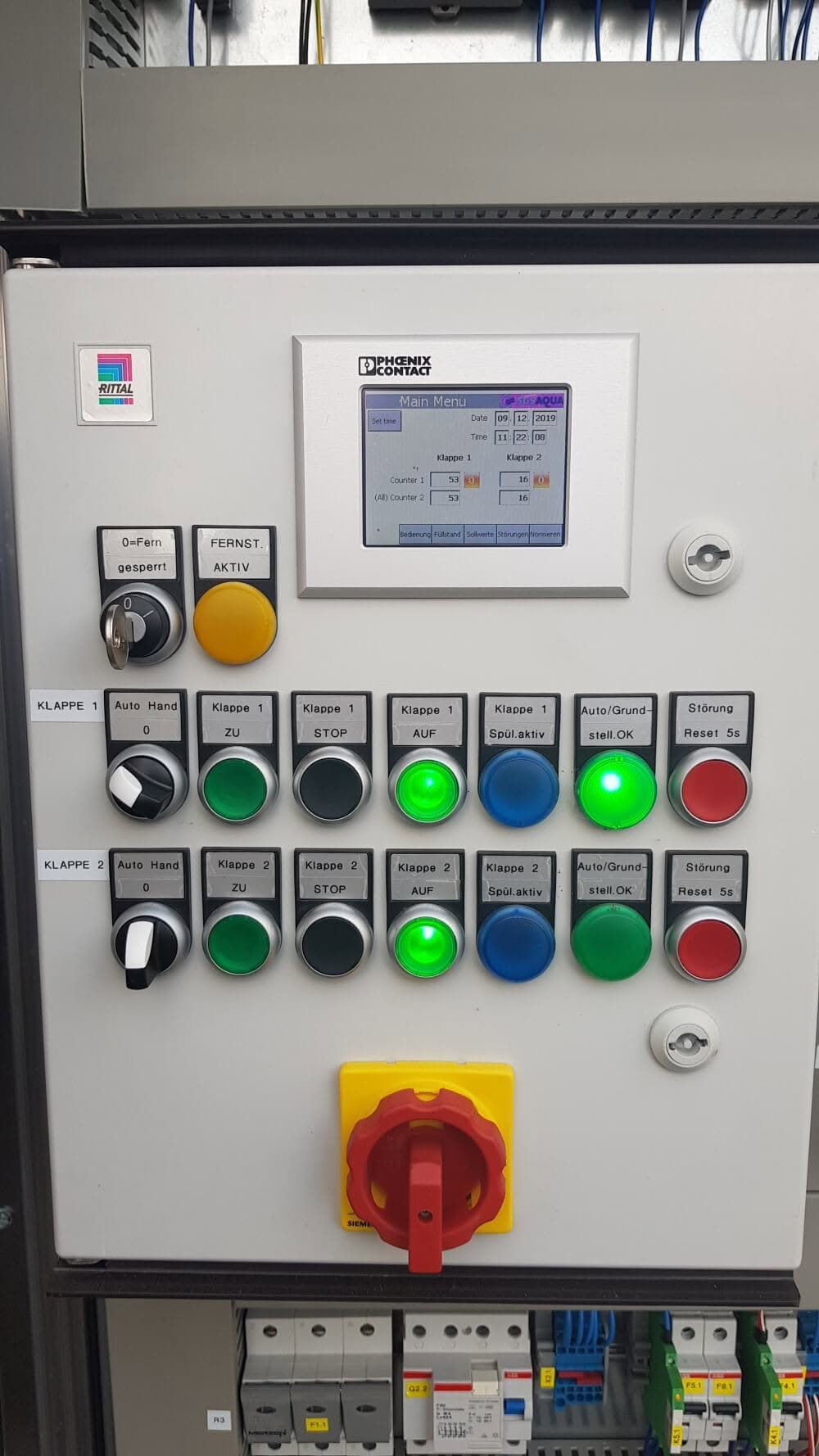

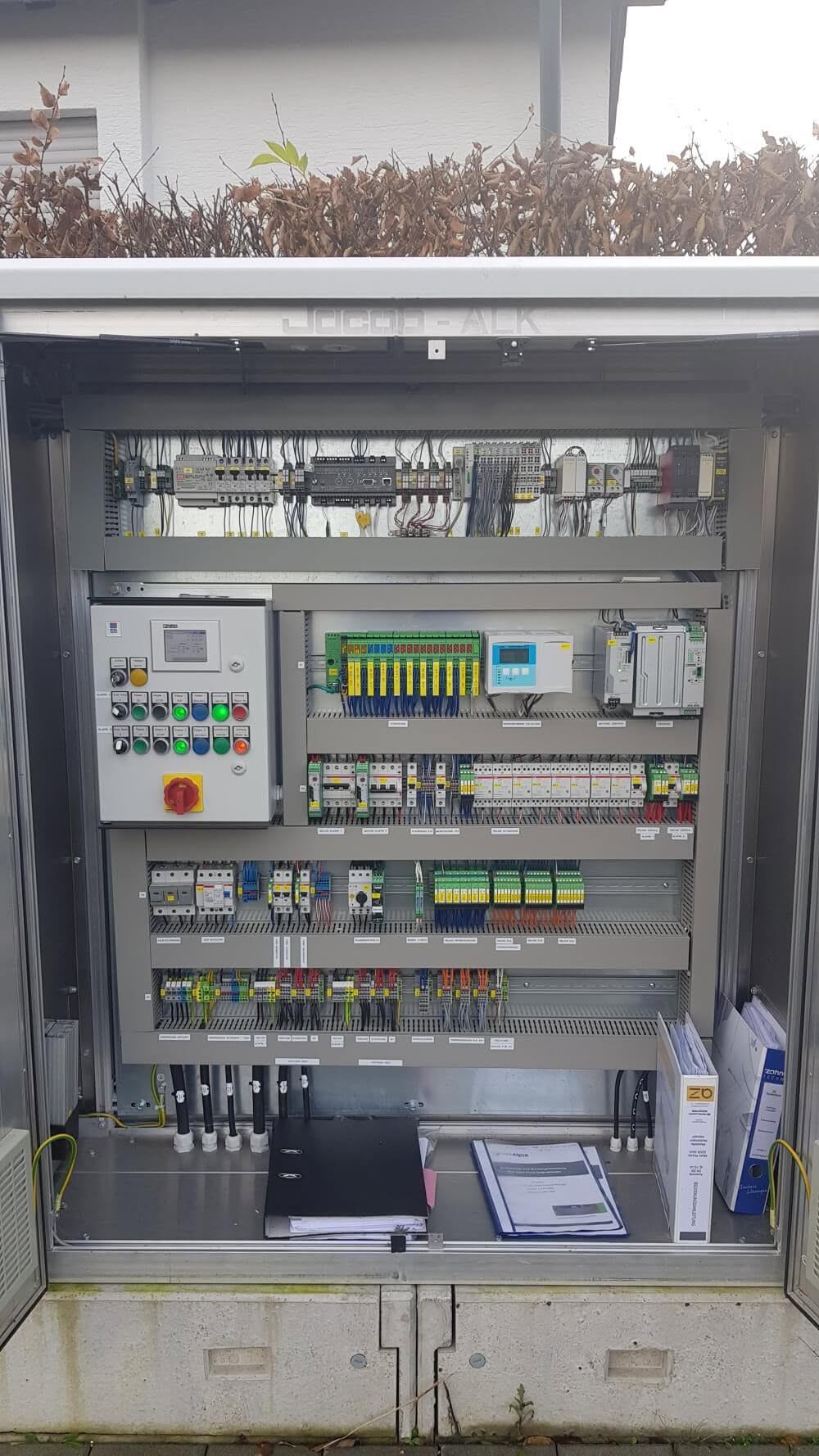

• Doppelwandiger und isolierter Außenschaltschrank zur Montage auf zugehörigem Betonsockel
• Grundausstattung: Schaltschrankbeleuchtung, Schaltschrankheizung, Sicherungselemente, Hauptschalter, Meldeleuchten „Auf” / „Zu” / „Störung”, Tastschalter „Auf” / „Zu”, Wahlschalter „Hand – Null – Automatik”
• Speicherprogrammierbare Steuerung als Zentralorgan der Steuereinheit inkl. Bedien- und Anzeigegerät und Speichereinheit zur Aufzeichnung der Beckenwasserstände und Spülvorgänge
• Steuerprogramm zur Realisierung eines logisch-funktionalen Ablaufs der einzelnen Spülvorgänge inkl. Ansteuerung des Hydraulikaggregats
• Fertige interne Verdrahtung zum Anschluss an die im Schaltschrank bereitgestellten Abgänge 230 V AC und 24 V DC
• Induktiver Näherungssensor zur Detektion der Klappenstellung inkl. Anschluss an die Steuereinheit und Verlegung des erforderlichen Signalkabels
• Separates Feld im Außenschaltschrank mit Doppelschließung zur Aufnahme des Stromzählers und des Hausanschlusskastens

Positionszeilen
