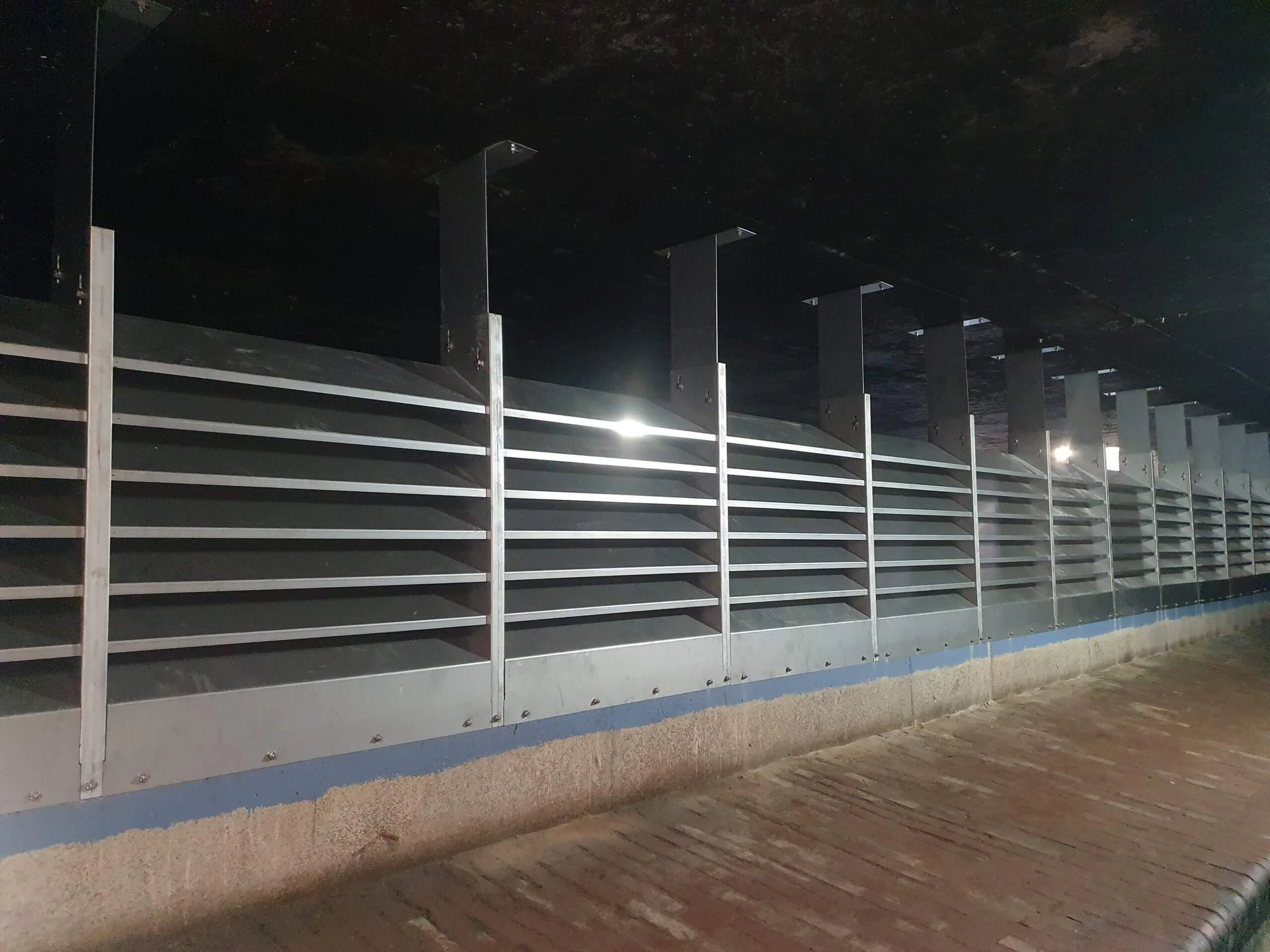

Die Segmenttauchwand kann genau wie die am Markt befindliche Kulissentauchwand oder Lamellentauchwand direkt auf der Schwelle montiert werden. So können Schwimmstoffe auch bei einem direkt parallel zur Überfallschwelle angeordnetem Zulauf zurückgehalten werden.
Eine moderne Lamellentauchwand bietet gegenüber klassischen Systemen den Vorteil einer deutlich höheren Filterleistung bei kompakteren Abmessungen. Mit der horizontal durchströmten Lamellentauchwand erreichen Sie optimale Wasserklarheit und reduzieren gleichzeitig den Wartungsaufwand erheblich.
Vorteile einer horizontal durchströmten Segmentauchwand:
- wartungsarm
- fremdenergiefrei
- Rückhalt von Schwimmstoffen
- Schwebstoffe können nicht senkrecht aufsteigen
- an unterschiedliche Schwellenformen anpassbar
- besonders geeignet für kleine Rü's, bei denen die Schwelle direkt am Zulauf anliegt
- Montage durch Schachteinstieg mit Durchmesser 625 mm möglich
- Nachrüstung im laufenden Betrieb möglich
| Gewerk | Abmessungen | Leistungsumfang | Auftraggeber/Ansprechpartner | Bauherr, Projekt/Ansprechpartner | Fertigstellung | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Segmenttauchwand mit Schieber integriert Haselmoos Singen | L= 5000 mm hü=638 mm | Herstellung und Montage | Stadtwerke Singen Herr Gerold Honsel | Stadtwerke Singen Herr Gerold Honsel | 12/2025 | ||||||
| Segmenttauchwand für rundenSchacht | L= 2000 mm hü=375 mm | Herstellung u. Lieferung | Lueb + Wolters, Borken Herr Baensch | Stadt Velen Ramsdorf | 11/2025 | ||||||
| Segmenttauchwand Wesseling Thelens Wiese | L= 6250 mm hü= 692 mm | Herstellung und Montage | Eiffage, Wallenhorst | Entsorgungsbetriebe EBW 50389 Wesseling | 10/2025 | ||||||
| Segmenttauchwand SKIII Bruchhausen | L= 2560 mm hü= 255 mm L= 1600 mm hü= 255 mm | Herstellung und Montage | Fa. Altbrod, Eslohe | Ruhrverband Essen | 04/2025 | ||||||
| Segmenttauchwand RÜB Locher Straße | L=11000 mm hü= 700 mm | Herstellung und Montage | ESA GmbH | Technische Betriebe Solingen Hr. Perlberg | 11 / 2024 | ||||||
| Segmenttauchwand RÜB Trubachtal | L = 3610 mm hü = 300 mm | Herstellung u. Lieferung | Glawel GmbH | AZV Trubachtal | 08 / 2024 | ||||||
| Segmenttauchwand RÜB Deichwelle | L = 3000 mm hü = 490 mm | Herstellung u. Lieferung | Marotec GmbH | Servicebetriebe Neuwied | 12 / 2023 | ||||||
| Segmenttauchwand RÜB Contern | L = 10000 mm Hü = 450 mm | Herstellung u. Lieferung | Prowatec | SID Luxemburg | 10 / 2023 | ||||||
| Segmenttauchwand RÜB Ehrener Mühle | L = 14005 mm hü = 454 mm | Herstellung und Montage | Müller GmbH & Co. KG | Technische Betriebe Solingen Hr. Perlberg | 06 / 2023 | ||||||
| Segmenttauchwand RÜ Scharfenberg | L = 3500 mm hü = 215 mm | Herstellung und Montage | Stadtwerke Brilon AÖR | Stadtwerke Brilon AÖR | 06 / 2023 | ||||||
| Segmenttauchwand SKU 559 | L= 5000 mm hü = 172 mm | Herstellung u. Lieferung | Marotec GmbH | StEB Köln | 02 / 2023 | ||||||
| Segmenttauchwand SK Rosen | L= 3500 mm hü = 496 mm | Herstellung und Montage | Fa. Altbrod, Eslohe | Stadtentwässerung Schwerte | 12 / 2022 | ||||||
| Segmenttauchwand RÜ Istenberg | L= 1000 mm hü = 418 mm | Herstellung und Montage | Stadt Olsberg | Stadt Olsberg | 06 / 2022 | ||||||
| Segmenttauchwand RÜ Meigen | L = 3800 mm hü = 270 mm | Herstellung und Montage | Technische Betriebe Solingen | Technische Betriebe Solingen Hr. Perlberg | 05 / 2022 | ||||||
| Segmenttauchwand RÜB Wasserburg | L = 11700 mm hü = 380 mm | Herstellung und Montage | Montag Bau | STEB Paderborn | 04 / 2022 | ||||||
| Segmenttauchwand Nester Kotten | L = 1815 mm hü = 243 mm 2 Stück | Herstellung u. Lieferung | Marotec | Technische Betriebe Solingen Hr. Perlberg | 12 / 2021 | ||||||
| Segmenttauchwand SK Bautenheide | L = 10000 mm hü = 387 mm | Herstellung und Montage | Ruhrverband Arnsberg | Ruhrverband Arnsberg Hr. Weber | 12 / 2020 | ||||||
| Segmenttauchwand SK10 Olsberg | L = 3440mm L = 1250mm | Herstellung und Montage | Fa. Altbrod Eslohe | Ruhrverband Essen | 06 / 2020 | ||||||
| Segmenttauchwand SK13 Olsberg | L = 3420mm | Herstellung und Montage | Fa. Altbrod, Eslohe | Ruhrverband Essen | 04 / 2020 | ||||||
| Segmenttauchwand Kläranlage Kühren | L = 2600mm | Herstellung u. Lieferung | WKS Dresden | Abwasserzweckverb. Muldenaue | 07 / 2019 | ||||||
| Segmenttauchwand Solingen | L = 8000mm L = 5300mm | Herstellung und Montage | Kramer Bauunternehmen | Technische Betriebe Solingen Hr. Perlberg | 01 / 2019 | ||||||
| Segmenttauchwand Solingen | Verschiedene Längen 19 Stück | Herstellung und Montage | Technische Betriebe Solingen | Technische Betriebe Solingen Hr. Perlberg | 2017-2019 | ||||||
| Segmenttauchwand SK Ruhne u. Hünningen | L = 8000 mm L = 6000 mm | Herstellung und Montage | Ruhrverband Essen | Ruhrverband Essen | 04 / 2017 |
Ausschreibungstext Aqua-Skim S Segment Tauchwand
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68
Anforderungen an die Ausführung
- Die Konstruktion der Tauchwand muss eine horizontale Durchströmung oberhalb der festen Betonschwelle gewährleisten. Hierzu sind einzelne, schräg gestellte Segmente, welche sich jeweils überlappen, vorzusehen.
- An den Seitenwänden ist jeweils ein Wandanschlussprofil und ca. nach jedem Meter Tauchwandlänge ein zwischen Schwelle und Bauwerksdecke senkrecht verlaufendes Stützprofil vorzusehen.
- Alle Einzelkomponenten der Tauchwand sind so zu konstruieren, dass sie durch einen Schachteinstieg mit einem Durchmesser von 625 mm in das Bauwerk eingebracht werden können.
- Mit dem Angebot ist der hydraulische Nachweis der Tauchwand gemäß nachstehender Überfallwassermenge einzureichen. Der Nachweis muss die Angabe über den sich einstellenden Oberwasserspiegel bei max. Durchfluss enthalten.
- Die Tauchwand ist komplett in Edelstahl zu fertigen. Komponenten mit Schweißnähten sind im Tauchbad zu beizen und anschließend zu passivieren.
- Die Befestigung der Tauchwand hat ausschließlich mit bauaufsichtlich zugelassenen Klebeankersystemen zu erfolgen. In jedem Fall ist zu gewährleisten, dass die Bohrlöcher nach Setzen der Anker verschlossen sind und keine Feuchtigkeit mehr eindringen kann.
- Vor Fertigungsbeginn ist eine Ausführungszeichnung zur Freigabe einzureichen.
Technische Daten
| Überfallmenge | ____________ l/s |
| Schwellenlänge | ____________ m |
| Schwellenoberkante | ____________ mü NN |
| Beginn Überfall | ____________ mü NN |
| Anzahl Segmente | ____________ Stück |
| Material Tauchwand | AISI 304 |
| Material Anker | AISI 316 |
Positionszeile
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 01. | Aqua-Skim S – Segmenttauchwand, Lieferung und Montage | 1,000 St | ____________ | ____________ |
Musterausschreibungstext SGS Aqua Technologies GmbH · Alle Angaben ohne Gewähr.
Häufige Fragen zur Segmenttauchwand Aqua-Skim S
Antworten zu Einsatz, horizontaler Durchströmung, Werkstoffen, Montage, Wartung und Nachrüstung der Segmenttauchwand Aqua-Skim S. Ist Ihr Bauwerk hier nicht abgedeckt? Schreiben Sie uns, wir sehen uns Ihren Fall an.
Wofür wird die Segmenttauchwand Aqua-Skim S eingesetzt?
Die Segmenttauchwand Aqua-Skim S dient dem effizienten Rückhalt von Schwimmstoffen in Abwasseranlagen. Bei ihrem Einsatz an Überlaufschwellen von Regenüberläufen schützt sie die Gewässer vor zu hohem Schmutzfrachteintrag.
Welche Vorteile bietet die horizontale Durchströmung der Aqua-Skim S Tauchwand?
Die horizontale Durchströmung stellt Ihren großen Vorteil zum Schwimmstoffrückhalt besonders dann dar, wenn die Überlaufschwelle im Rü-Bauwerk an Zu.- u. Ablauf tangential angeordnet ist. Die Schwimmstoffe können so nicht hinter der Tauchwand aufsteigen und verbleiben im Abwasserstrom.
Ist die Segmenttauchwand Aqua-Skim S für alle Abwasseranlagen geeignet?
Die Tauchwand ist insbesondere für kommunale und industrielle Einleitungsbauwerke konzipiert. Eine individuelle Bemessung gemäß DWA-Richtlinien stellt die hydraulische Wirksamkeit sicher. Jede AquaSkim-S wird im Einzelfall konstruktiv an das Bauwerk angepasst.
Wie wird die Aqua-Skim S Tauchwand montiert?
Die Montage erfolgt durch zertifizierte Fachkräfte der SGS Aqua Technologies GmbH. Eine Montage kann im laufen Betrieb durch einen einfachen Schachteinstieg mit Durchmesser 625 mm erfolgen. Wir bieten Ihnen die vollständige Integration – von der Planung bis zur Inbetriebnahme.
Welche Materialien werden für die Segmenttauchwand verwendet?
Die Tauchwand besteht aus korrosionsbeständigem Edelstahl. Die Materialauswahl erfolgt nach den Vorgaben des Kunden. Die am häufigsten eingesetzten Legierungen sind X5CrNi18-10 (V2A) und X6CrNiMoTi17-12-2 (V4A).
Bietet SGS -Aqua auch Wartungsdienstleistungen für die Aqua-Skim S Tauchwand an?
Ja. Wir erledigen Wartungs- und Revisionsarbeiten für alle unsere Produkte.
Wie unterscheidet sich die Aqua-Skim S von festen Tauchwänden?
Die Segmenttauchwand Aqua-Skim S ist horizontal durchströmt und ermöglicht durch die übereinander angeordneten Segmente eine flexible Anpassung an wechselnde Abwassermengen. Feste Tauchwände bieten keine solche Dynamik.
Kann die Tauchwand nachgerüstet werden?
Ja. Die Segmenttauchwand Aqua-Skim S ist insbesondere für Nachrüstungen in bestehenden Anlagen geeignet. Hierbei spielt die Form ihrer Überfallschwelle keine Rolle. Wir analysieren Ihre Infrastruktur und passen die Lösung an.
