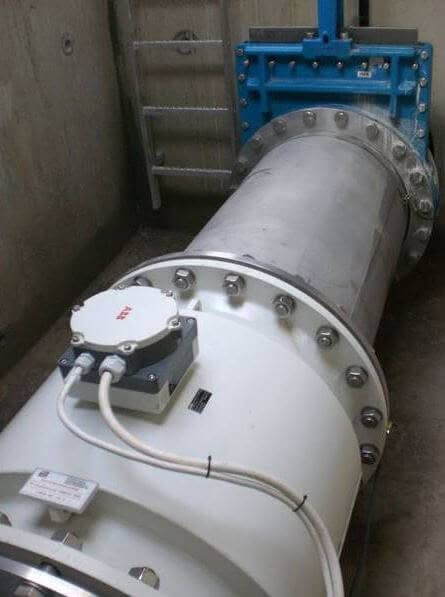

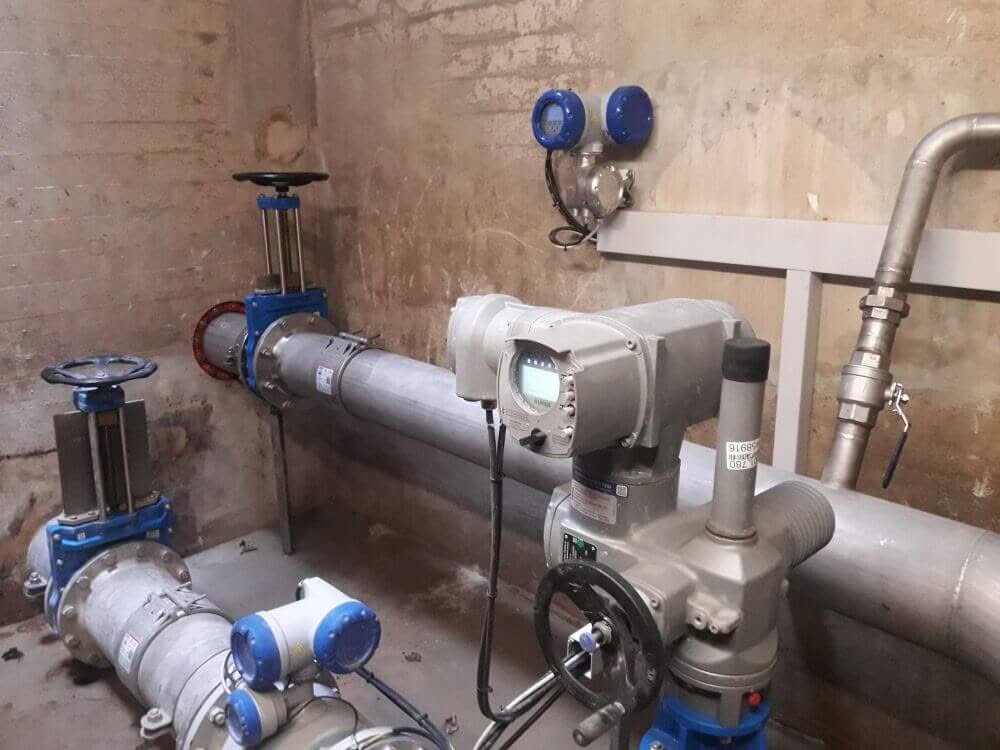

Das Funktionsprinzip der Aqua-Mat- Q Abflussdrossel Regelung über Durchflussmenge basiert auf der Einstellung eines definierten Abflussquerschnitts mittels eines Regelschiebers in Abhängigkeit vom gemessenen Drosselabfluss.
Erhöht sich der Durchfluss, wird der Schieber weiter geschlossen. Sinkt der Durchfluss, wird der Schieber weiter geöffnet. So kann der gewünschte Drosselabfluss über einen einfachen Regelkreis konstant gehalten werden.
Weiterhin ist die Steuerung des Aqua-Mat- Q so programmiert, dass ein als Sollwert einstellbarer Oberwasserstand nicht überschritten wird. Wird der entsprechende Sollwert erreicht, schaltet die Steuerung aus dem Modus Abflussregelung in den Modus Stauzielhaltung um.
Im Modus Stauzielhaltung wird immer soviel Wasser zur Kläranlage weitergeleitet, dass der Wasserspiegelgrenzwert nicht überschritten wird. Für diese Funktion ist zusätzlich eine US-Sonde zur Erfassung des Oberwasserspiegels erforderlich.
Die Genauigkeit der Aqua-Mat- Q Abflussregelung ist unabhängig von der Kenntnis des Abflussbeiwertes des verwendeten Regelschiebers, da hier nicht über die Störgröße gesteuert, sondern über das Ergebnis geregelt wird. Somit zählt diese Regelung zu den genauesten ihrer Art.

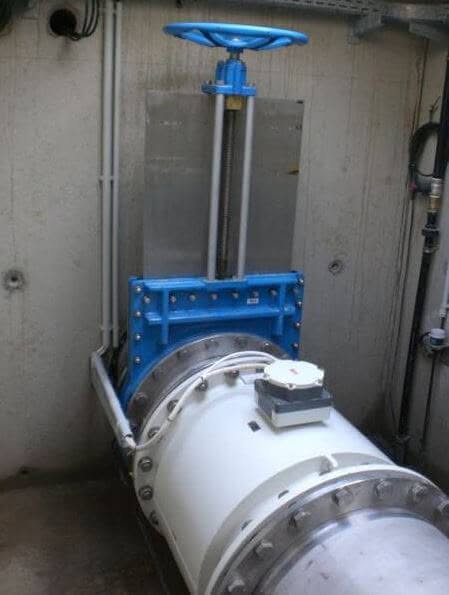

| Referenz 1: | Referenz 2: | Referenz 3: | |||
| Projektname: | Olsberg | Projektname: | Olsberg | Projektname: | Olsberg |
| Projektdaten: | Baujahr 2021 DN = 200 Q = 31 l/s Anzahl 1 Stück | Projektdaten: | Baujahr 2021 DN = 400 Q = 183 l/s Anzahl 1 Stück | Projektdaten: | Baujahr 2020 DN = 250 Q = 56 l/s Anzahl 1 Stück |
| Leistungsumfang: | Herstellung, Lieferung und Montage | Leistungsumfang: | Herstellung, Lieferung und Montage | Leistungsumfang: | Herstellung, Lieferung und Montage |
Ausschreibungstext Aqua-mat Q Abflussdrossel
Muster-Leistungsverzeichnis für Planer und Ausschreibende. Zur direkten Übernahme in Ihr LV.
AquaMat Q – Abflussdrosselsystem
Liefernachweis:
SGS Aqua Technologies GmbH
Burmeckestraße 4–6, D-59955 Winterberg
Tel.: +49 2983 974268-0
Fax: +49 2983 974268-68
Bestehend aus
- Mess- und Regelstrecke mit folgenden Armaturen:
Absperrschieber DN ____ in Ausführung als Zwischenflanschschieber
MID für Teilfüllungs- (Vollfüllungs-)messung
Elektroregelschieber DN ____ in Ausführung als Zwischenflanschschieber inkl. Elektroregelantrieb
Zugfeste Rohrkupplung DN ____ zum Ausgleich von Längen- und Winkelabweichungen - Rohrleitungsteilstücke der Mess- und Regelstrecke:
2 F-Stücke mit Mauerkragen DN ____, Länge: ____ mm
2 F-Stücke DN ____, Länge 1: ____ mm / Länge 2: ____ mm
1 FF-Stück DN ____, Länge: ____ mm - Notumlaufstrecke mit folgenden Armaturen:
Absperrschieber DN ____ in Ausführung als Zwischenflanschschieber - Rohrleitungsteilstücke der Notumlaufstrecke:
2 F-Stücke mit Mauerkragen DN ____, Länge: ____ mm
1 F-Stück DN ____, Länge: ____ mm - Die F-Stücke mit Mauerkragen der Mess- und Regelstrecke sowie der Notumlaufleitung sind mit einer Distanzstange passend zur erforderlichen Bauwerkslänge zu versehen und vorab zum Einbetonieren zur Baustelle zu liefern.
Schalt- und Steuerschrank
- Außenschaltschrank inkl. Sockel, anschlussfertig und logisch funktionell verdrahtet, inkl. Hauptschalter, Absicherungen, Beleuchtung, Schrankheizung und systembedingtem Zubehör
- Steuerung inkl. Softwarebaustein AquaMat Q
- Dokumentation und Montageanleitung
Erforderliche Funktionen
- Kennlinie und Abfluss nach Vorgaben des Auftraggebers programmierbar
- Störungsmeldung als potentialfreie Relaiskontakte
- Schieber ohne Einstieg in den Schacht voll AUF und voll ZU steuerbar
- Optionale Verlegungskontrolle
- Optionale Vorbereitung für Fernwirkanschluss
Positionszeile
| OZ | Leistung | Menge / Einheit | Einheitspreis | Gesamtbetrag |
|---|---|---|---|---|
| 01. | AquaMat Q, Abflussdrossel – Lieferung und Montage | 1,000 St | ____________ | ____________ |
Musterausschreibungstext SGS Aqua Technologies GmbH · Stand 02.01.2023 · Alle Angaben ohne Gewähr.
